无需硬件！手把手教你在VMware上安装软路由，实现校园网多设备共享上网!

无需硬件！手把手教你在VMware上安装软路由，实现校园网多设备共享上网！

写这一篇文章是为了防止学校的校园网以后使用别的防检测手段，到时怕忘了如何编译OpenWrt

‍本文绝大部分参考以下两位up主的视频，在这里万分感谢！！！

【正片】面对校园网的多设备检测，「我」的解决方案是——

校园网防检测！软路由固件编译教程

1.搭建本地编译环境

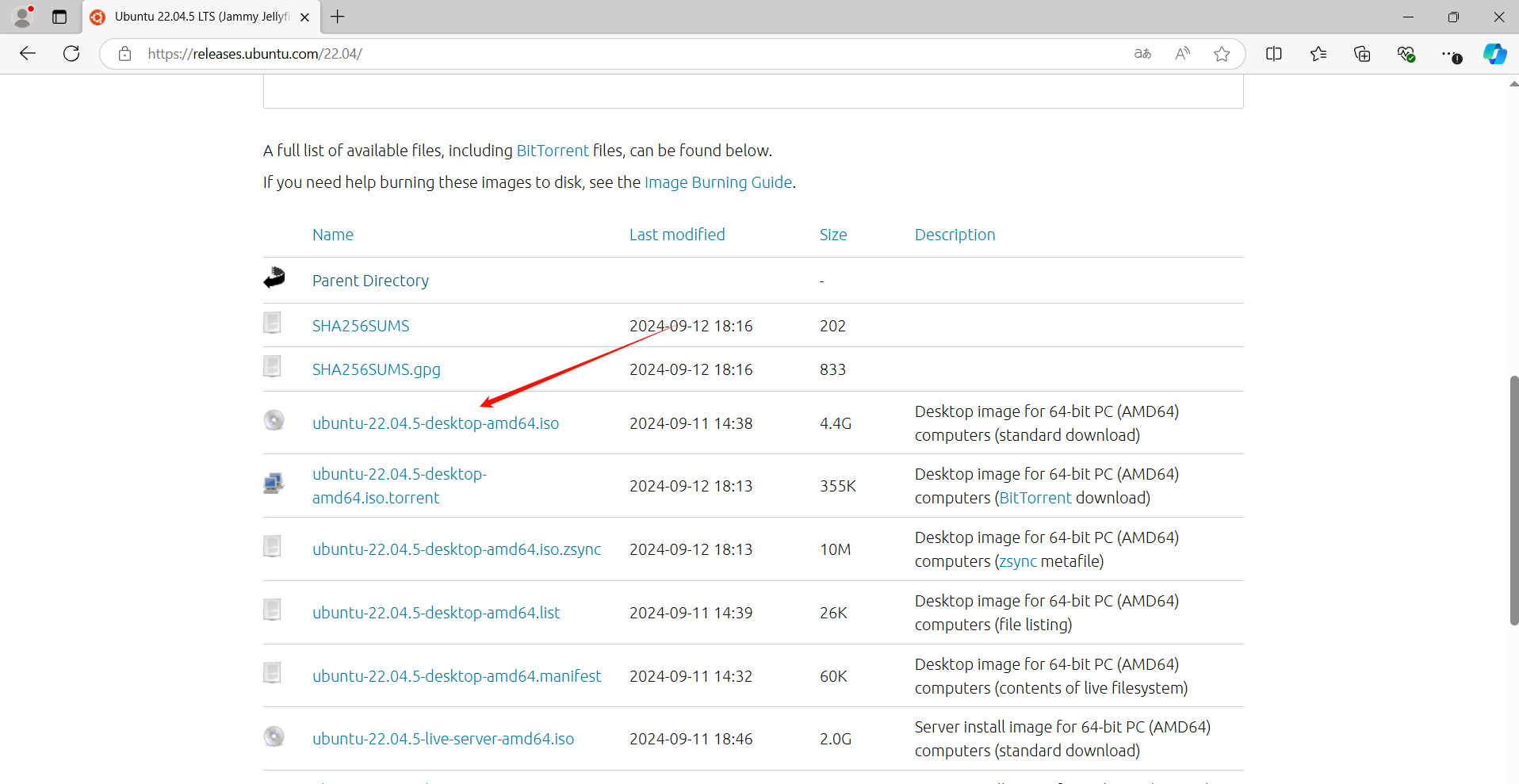

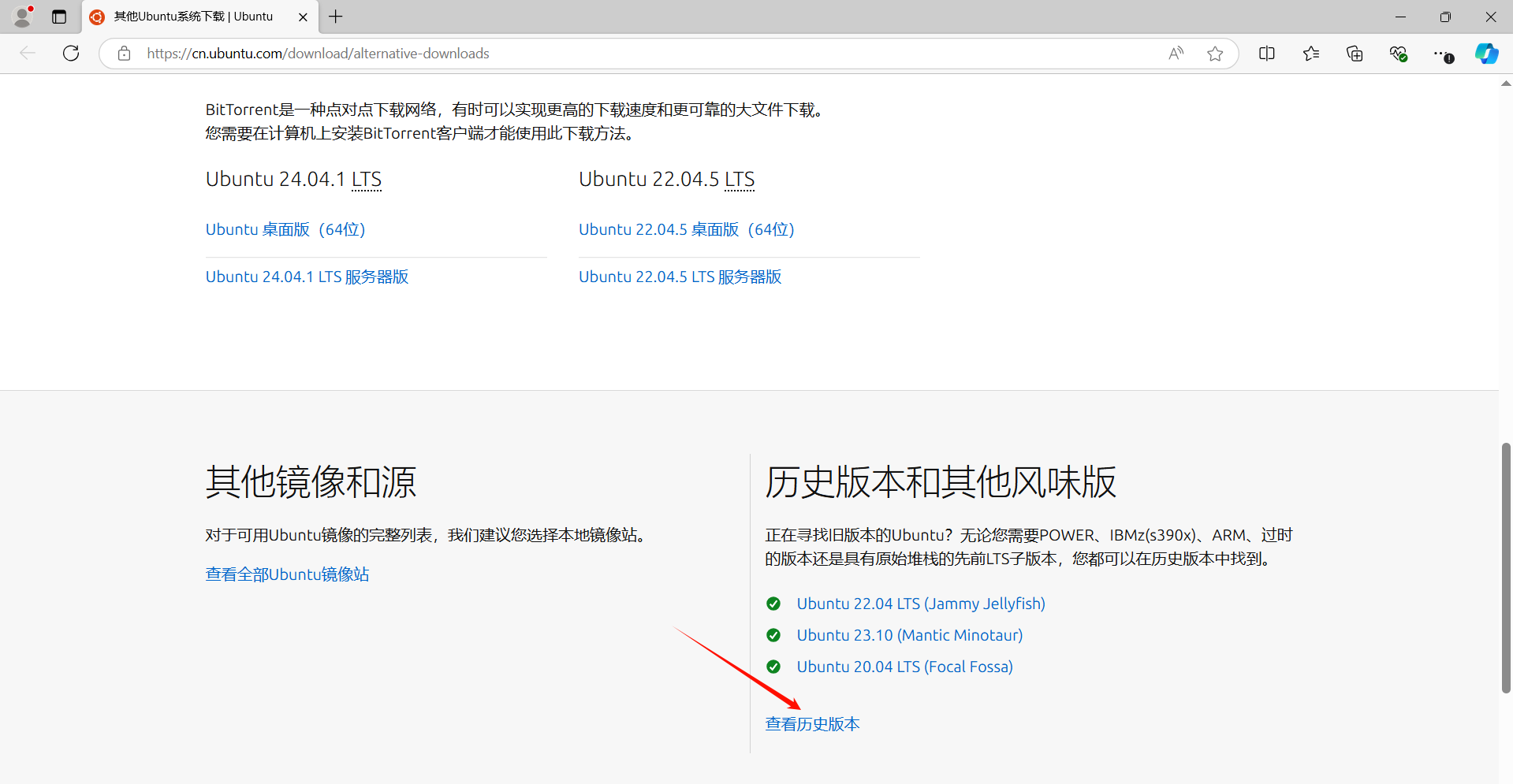

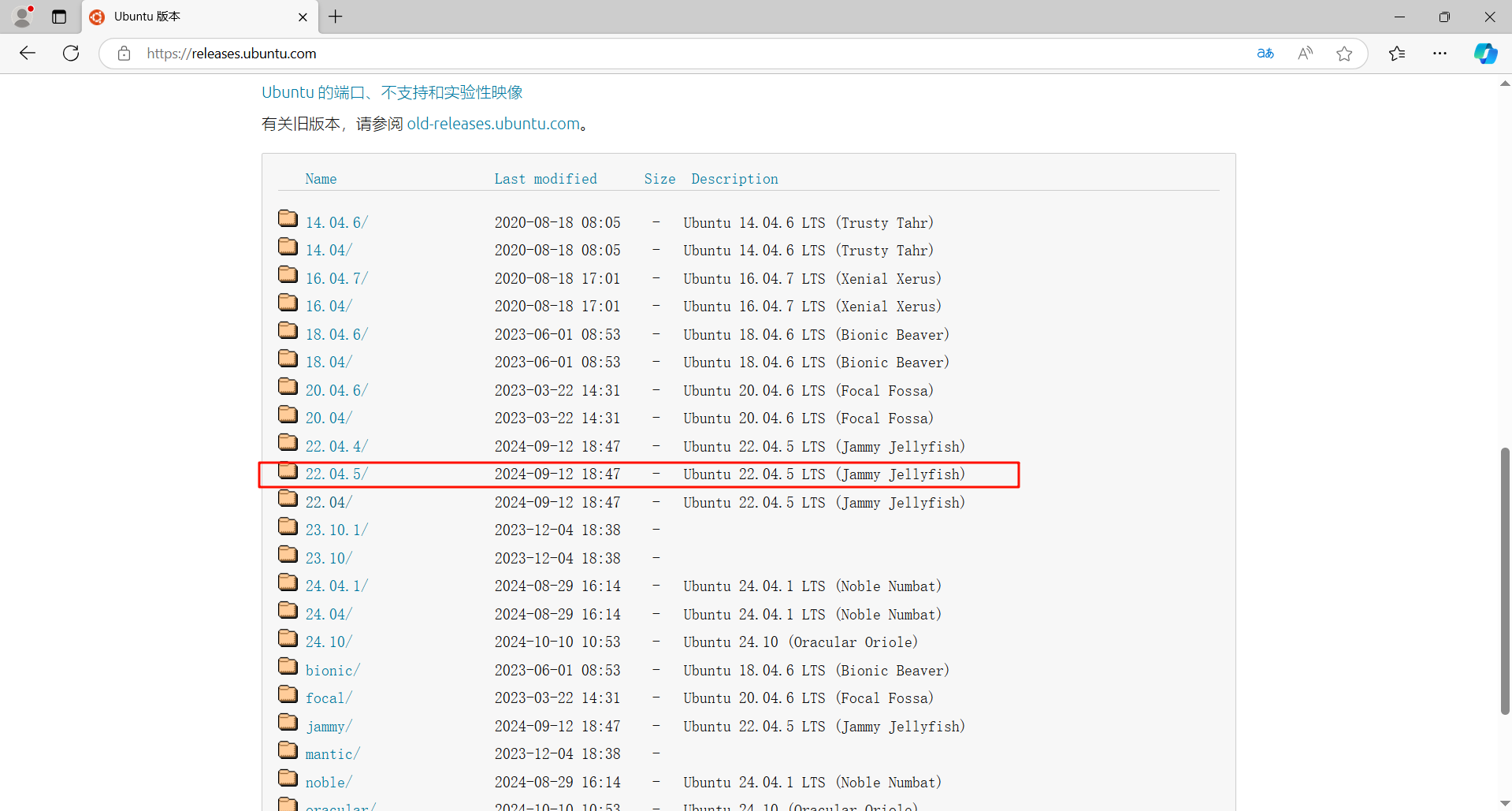

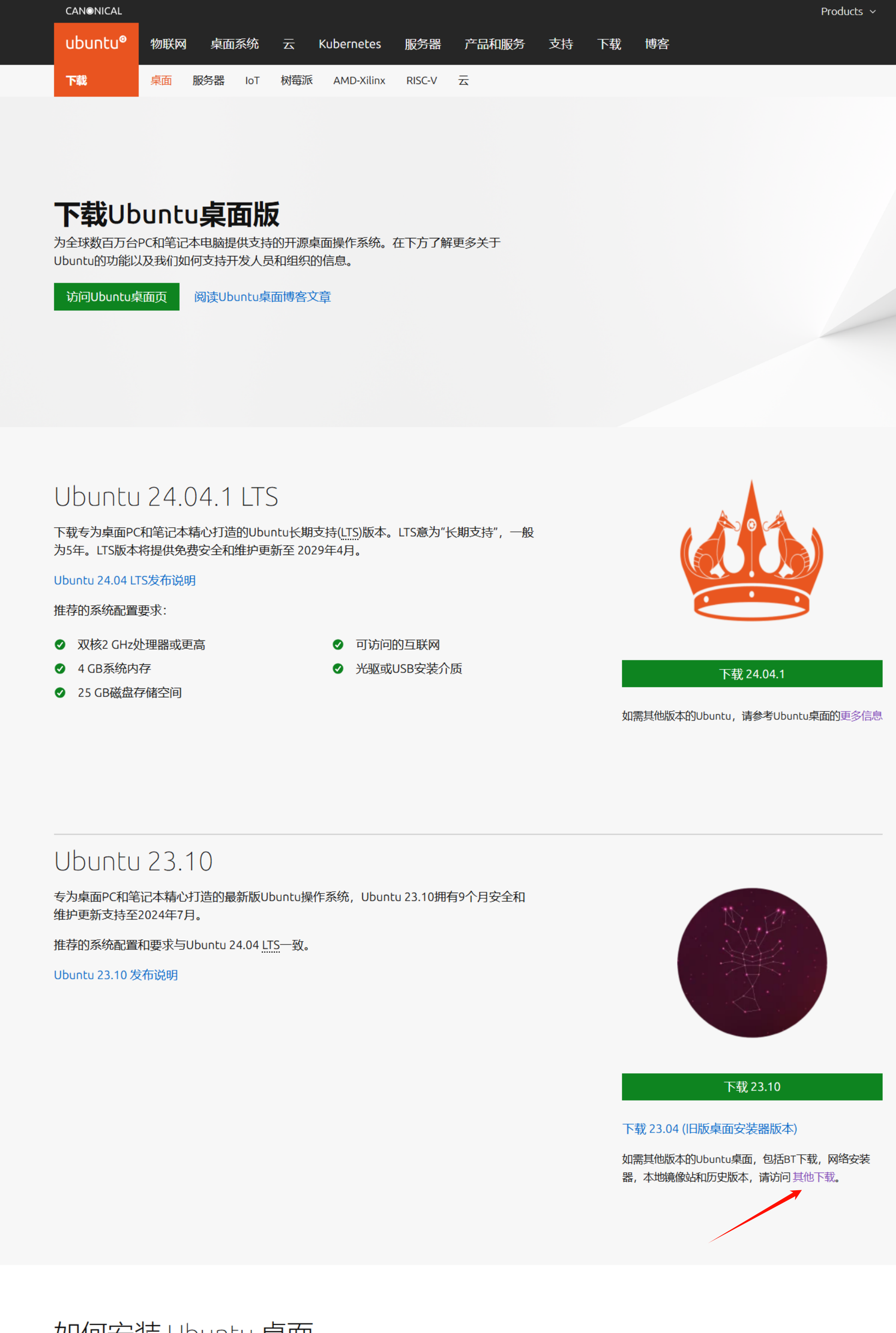

1.1 下载Ubuntu镜像，推荐Ubuntu20.04.05 LTSx64

1

https://cn.ubuntu.com/download/desktop

​PixPin_2024-10-10_19-30-18​

​0.2​

​PixPin_2024-10-21_23-53-20​​​

​0.4​

1.2 安装ubuntu虚拟机

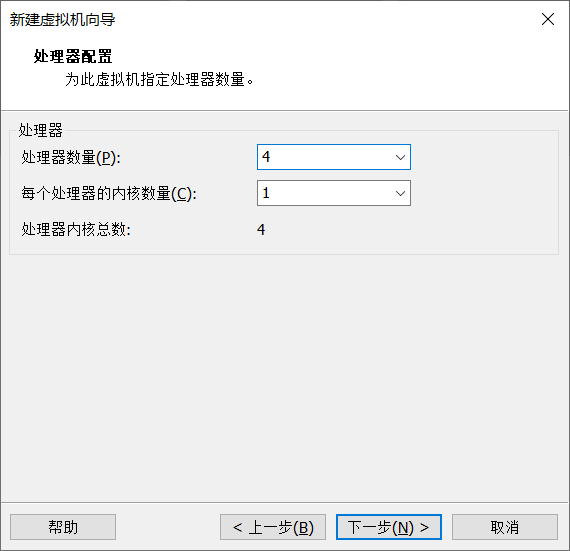

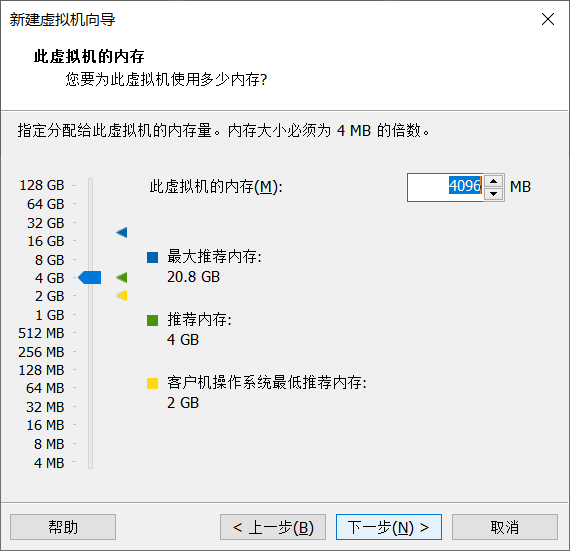

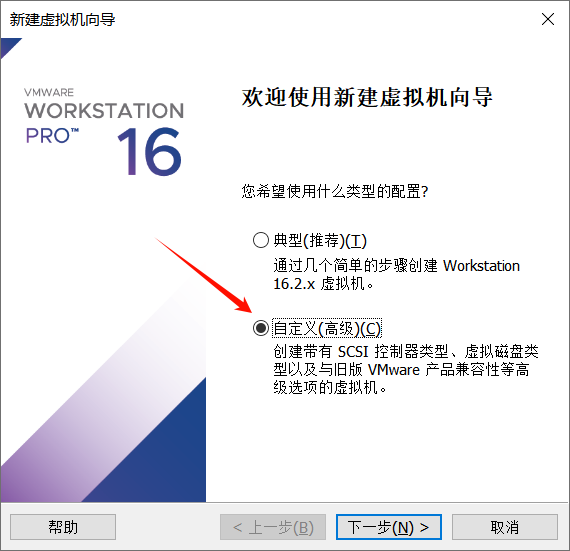

以VMware Workstation 16 Pro 16.2.4版本为例，新建虚拟机，选择自定义选项

​1​

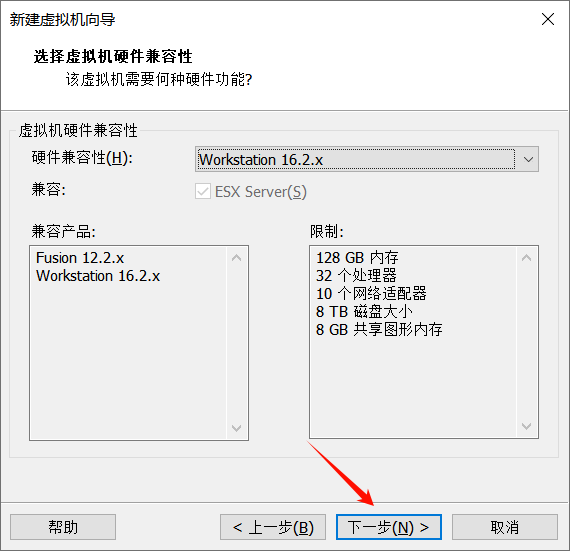

​2​

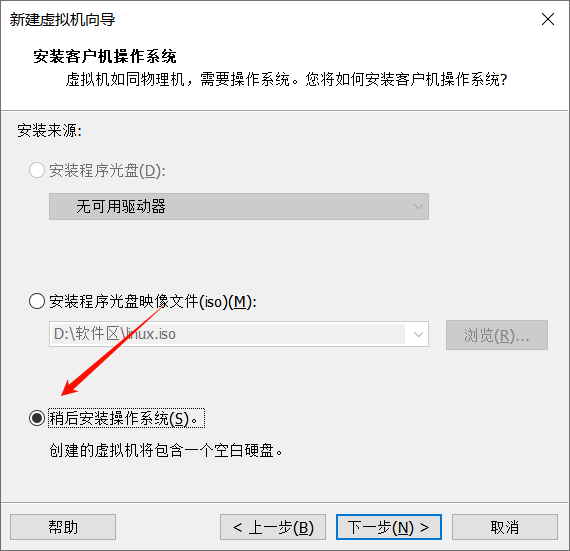

​4​

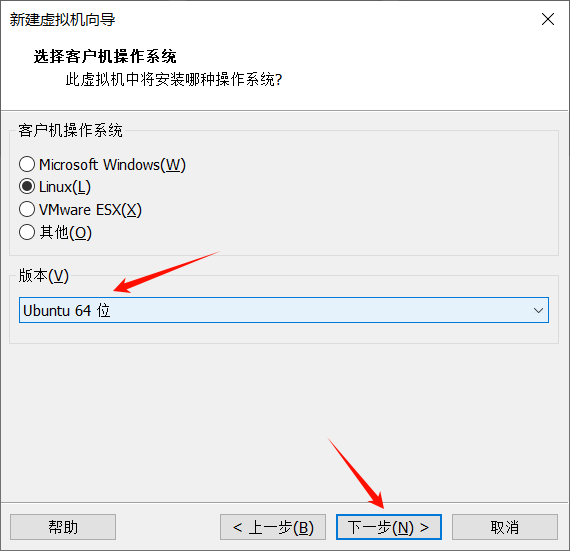

​0.5​

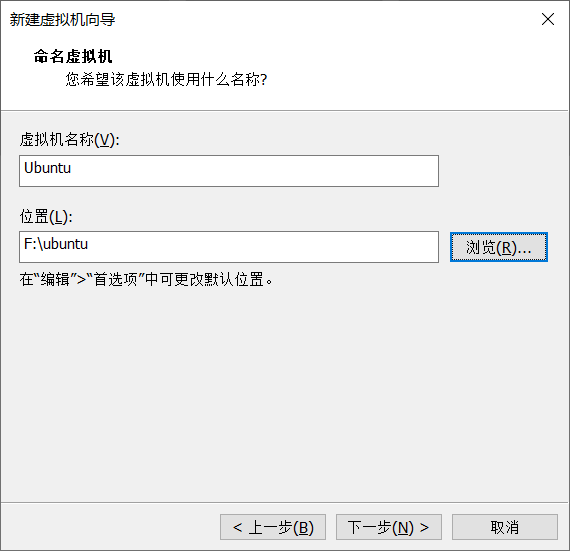

​0.6​

​0.7​

​0.8​

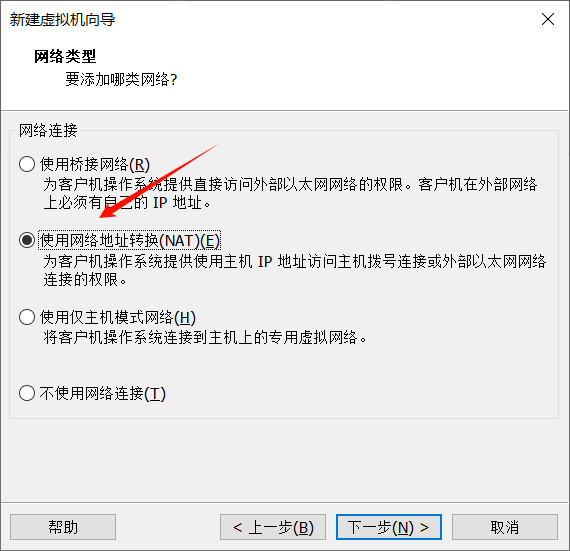

​0.9​

​10​

​11​

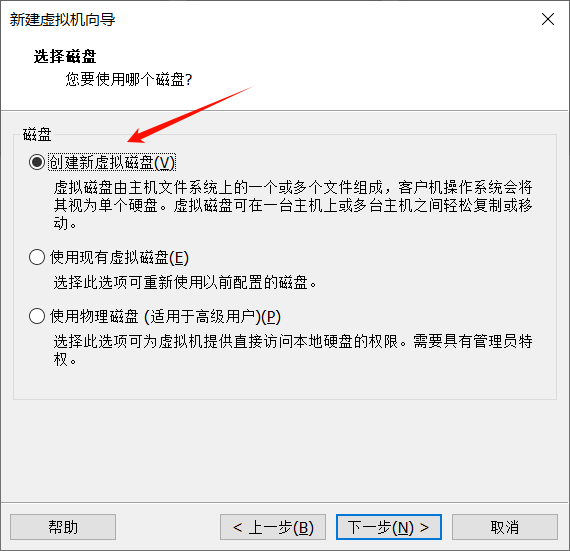

​1.00​

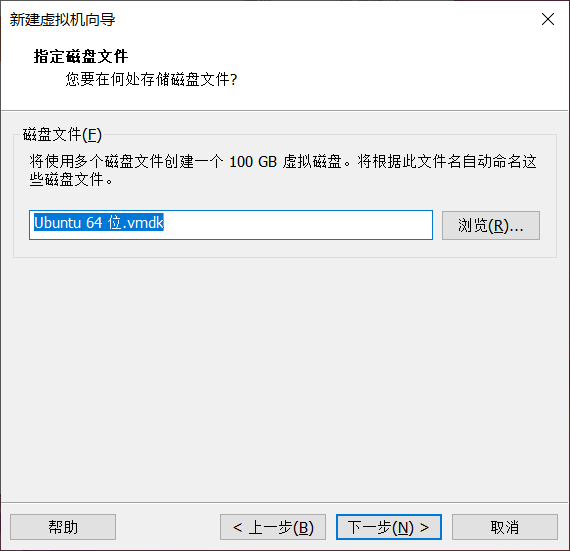

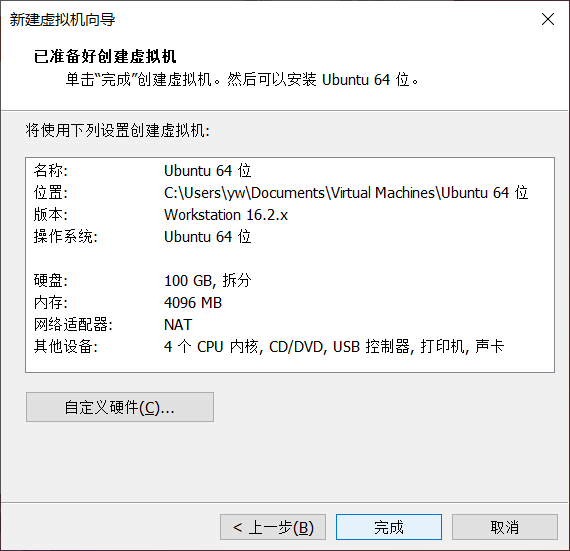

PS：如果你要安装很多插件建议最低保持100G

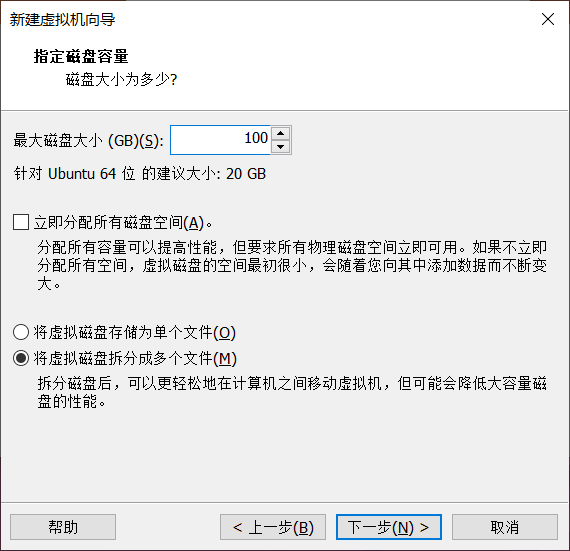

​1.01​

​1.02​

​1.03​

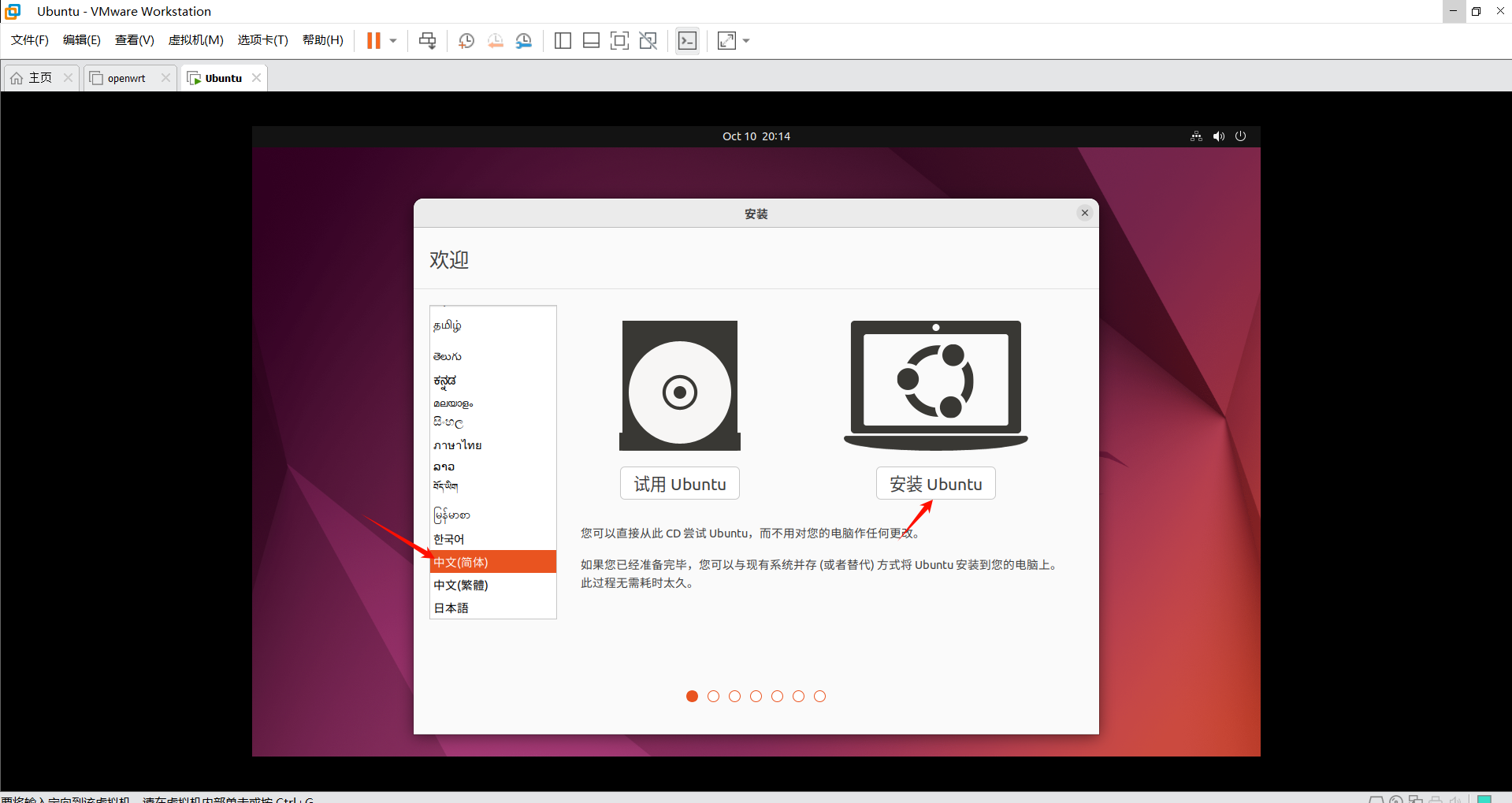

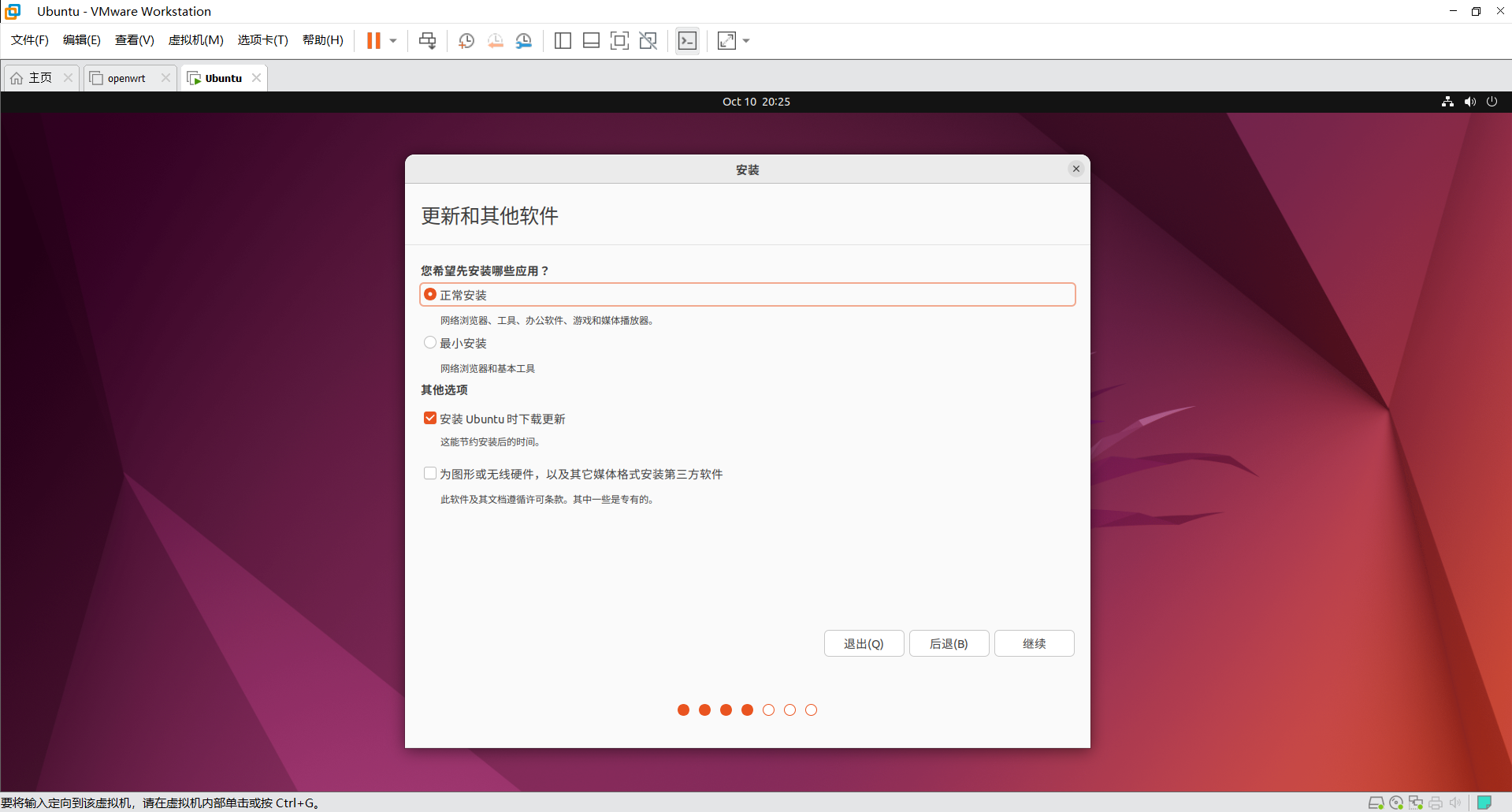

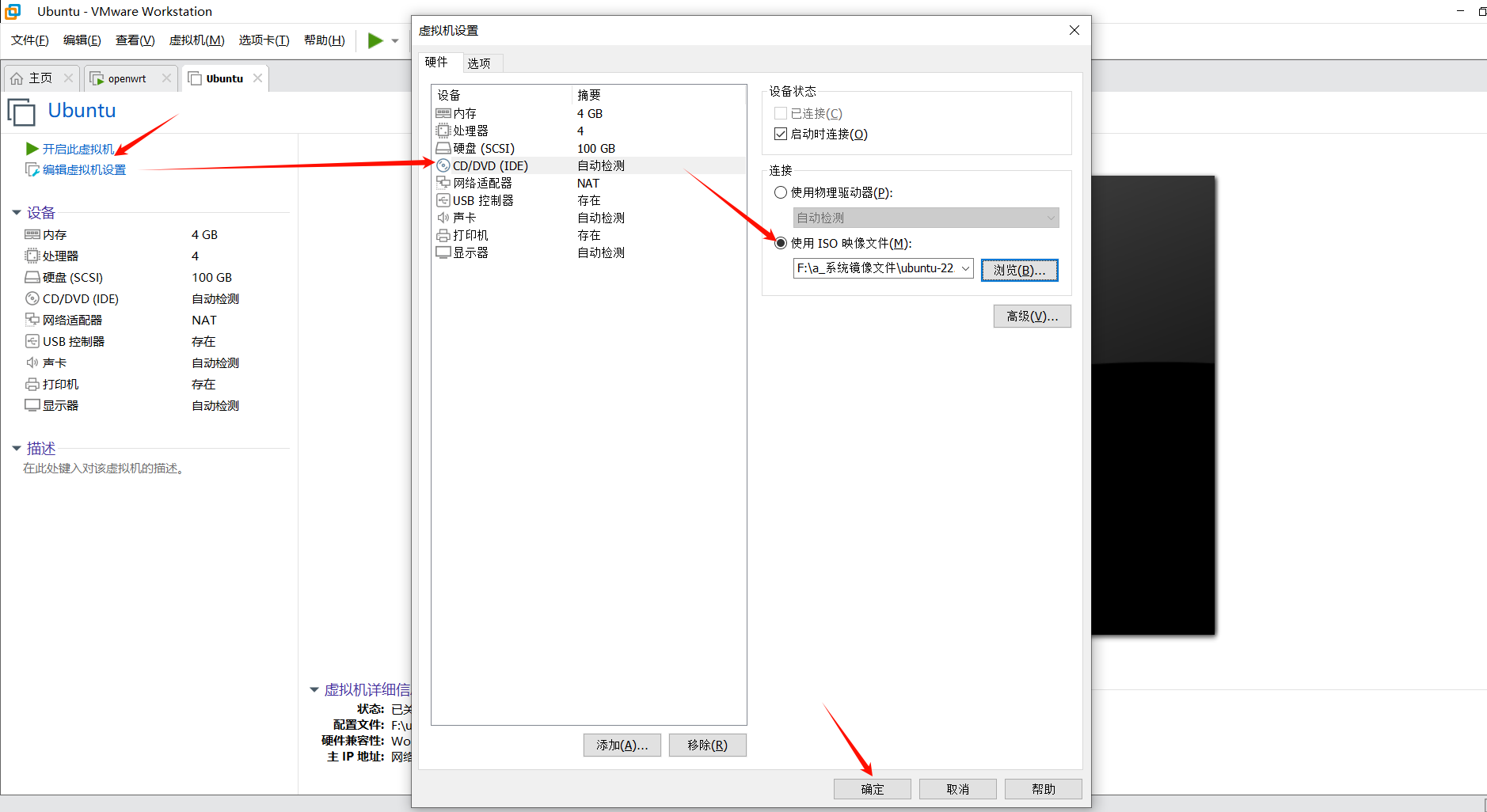

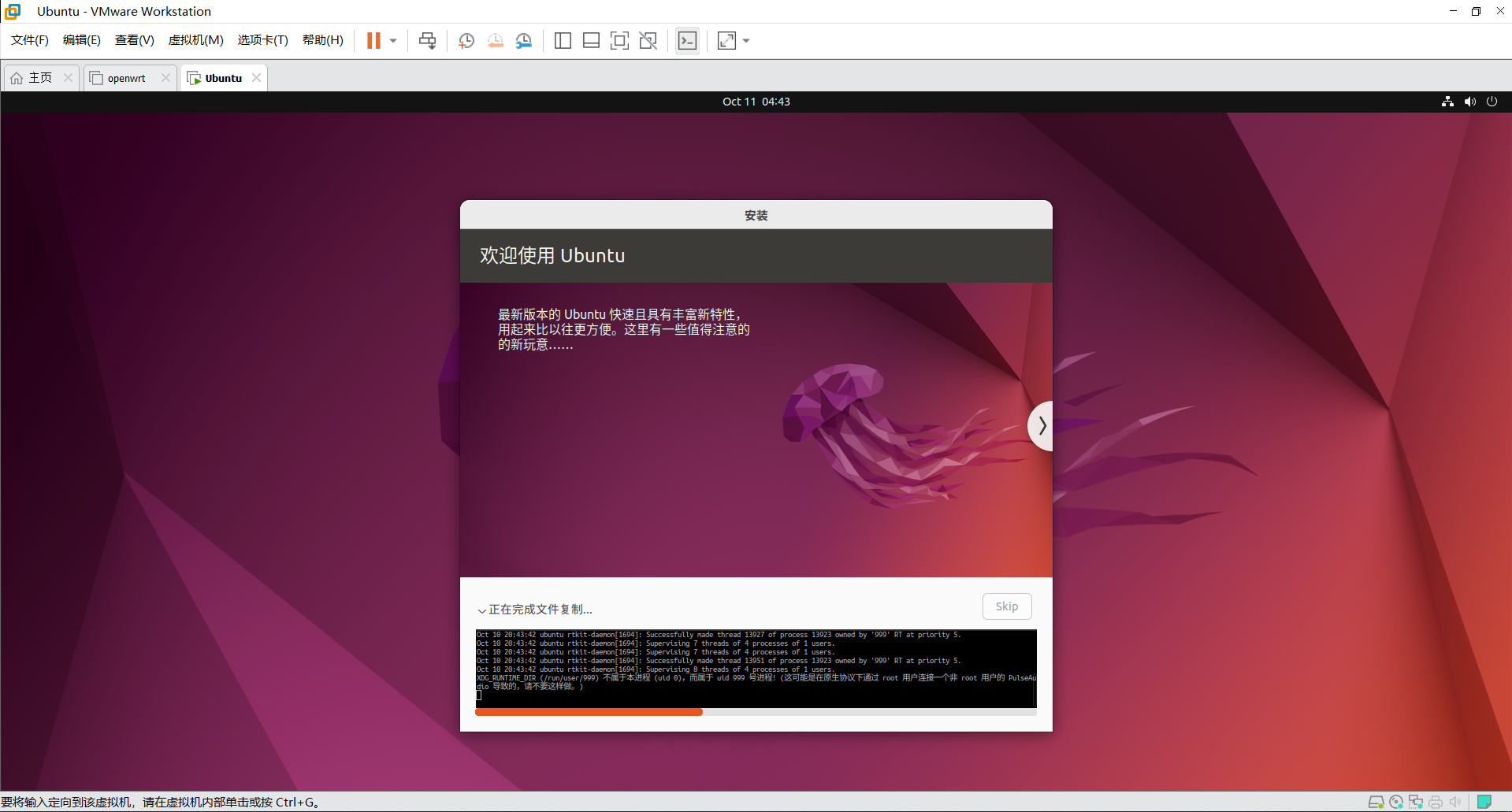

添加Ubuntu系统镜像

​1.04​

​1.05​

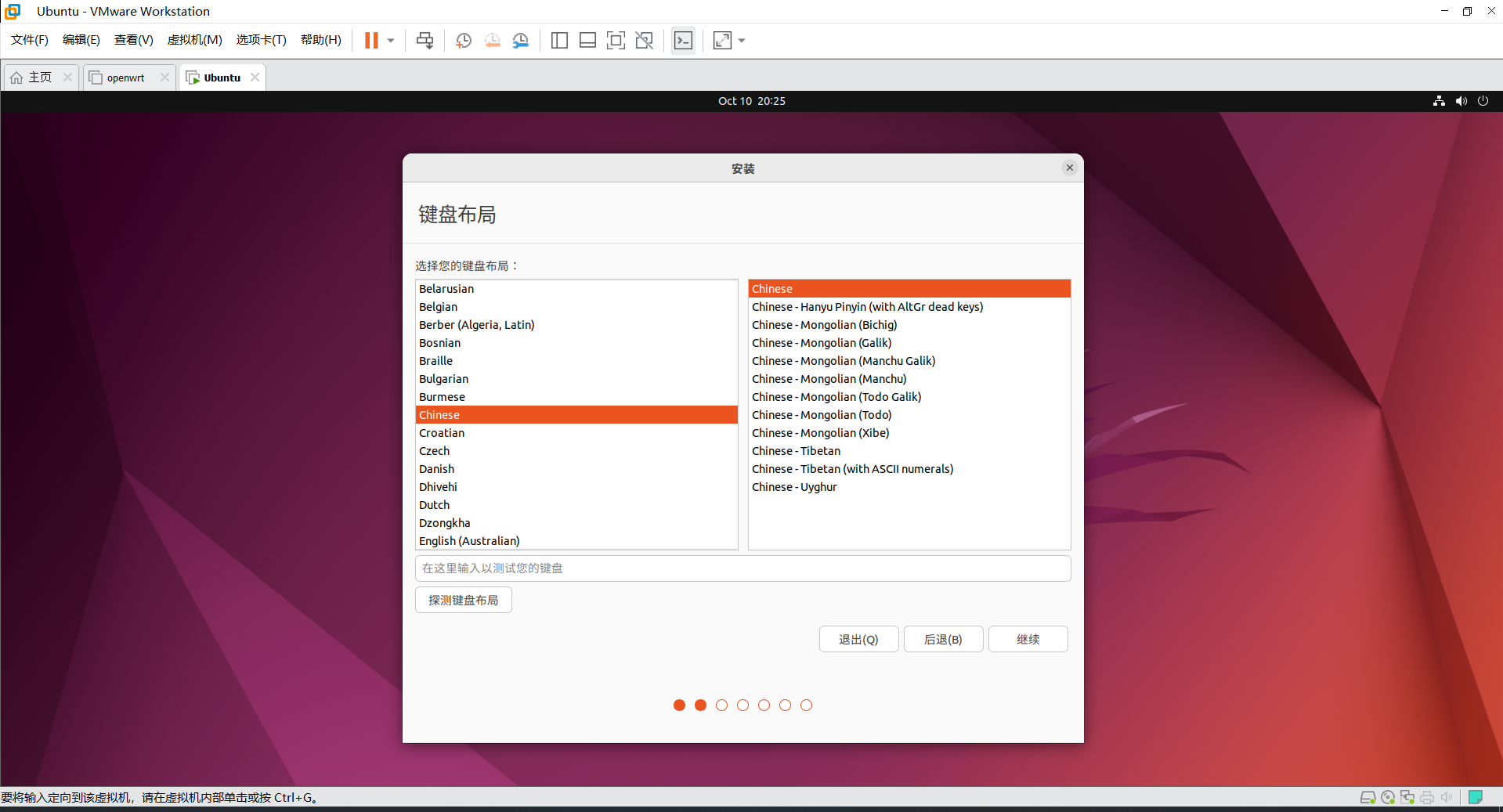

​1.06​

​1.07​

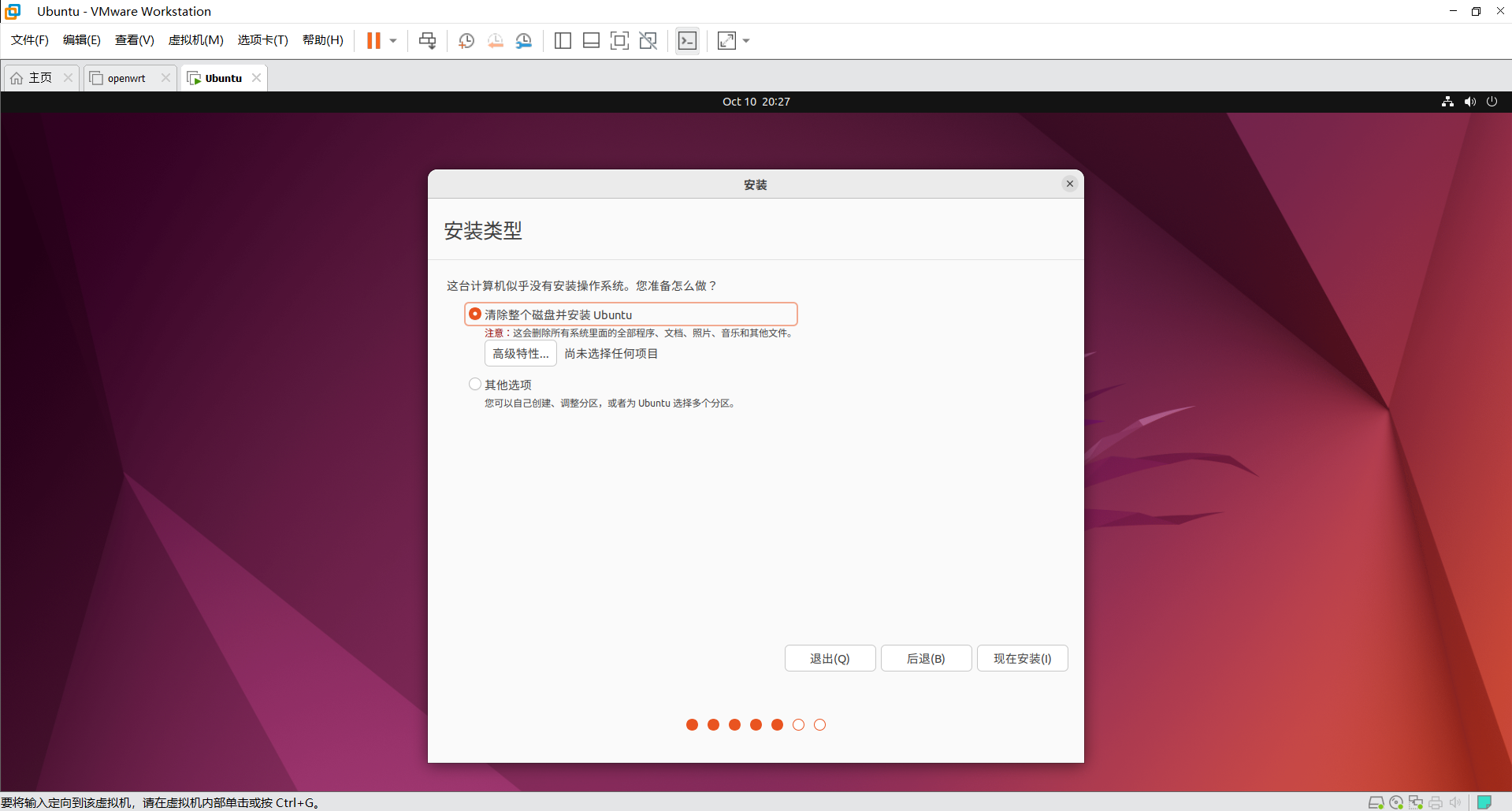

​1.08​1.09​​​

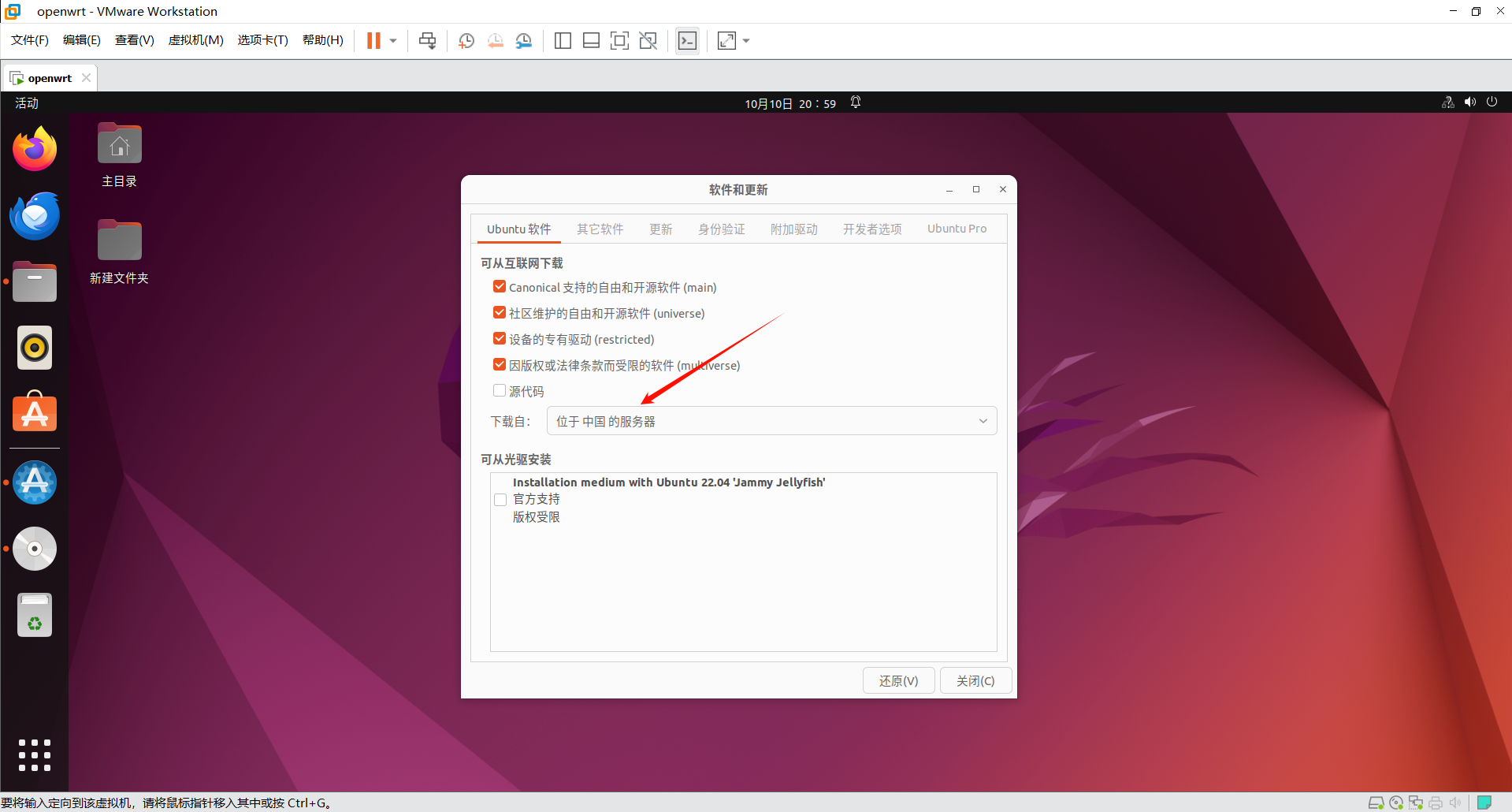

安装完成之后，打开软件与更新，将下载自（位于中国的服务器）修改为阿里云的地址，下载快点，也可以不修改。

​1.1​

安装完测试一下宿主机能不能和ubuntu虚拟机进行直通，后面会需要复制粘贴命令行到终端，如果能复制粘贴命令行到ubuntu虚拟机中，则跳过安装vmware tools（以下三行）

1
2
3

sudo apt upgrade
sudo apt install open-vm-tools-desktop -y
sudo reboot

1.3 配置编译环境

按Ctrl+Alt+T快捷键在终端输入以下命令

1
2

sudo apt update
sudo apt upgrade -y

执行完毕输入

1

sudo apt-get -y install build-essential asciidoc binutils bzip2 gawk gettext git libncurses5-dev patch python3 python2.7 unzip zlib1g-dev lib32gcc-s1 libc6-dev-i386 subversion flex uglifyjs gcc-multilib p7zip p7zip-full msmtp libssl-dev texinfo libglib2.0-dev xmlto qemu-utils upx-ucl libelf-dev autoconf automake libtool autopoint device-tree-compiler g++-multilib antlr3 gperf wget curl swig rsync

从这一步开始开启网络代理，否则有的文件无法下载

下载lede大佬的源码，注意下载路径不能有中文

1

git clone https://github.com/coolsnowwolf/lede

无法下载的话设置一下git代理

1
2

git config --global --unset http.proxy
git config --global --unset https.proxy

进入lede目录

1

cd lede

拉取校园网防检测所需要的模块

1
2

git clone https://github.com/EOYOHOO/UA2F
git clone https://github.com/EOYOHOO/rkp-ipid.git package/rkp-ipid

然后进入lede源码的根目录中添加下面代码到feeds.conf.default 文件

1
2

src-git kenzo https://github.com/kenzok8/openwrt-packages
src-git small https://github.com/kenzok8/small

更新 feed 模块，终端输入

1
2

./scripts/feeds update -a
./scripts/feeds install -a

2. 本地编译.config

打开编译菜单，在终端输入

1

make menuconfig

前三项选择以下选项(VMware是x86架构，所以咱们选x86的)

‍

以下为校园网防检测必选

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

# 勾选上 ipid
# kernel-modules->Other modules->kmod-rkp-ipid
# 选上模块
# kernel modules->Netfilter Extensions->kmod-ipt-ipopt
# kernel modules->Netfilter Extensions->kmod-ipt-u32
# 勾选上 ua2f
# network->Routing and Redirection->ua2f
# 选上模块
# network->firewall->iptables-mod-conntrack-extra
# network->firewall->iptables-mod-filter
# network->firewall->iptables-mod-ipopt
# network->firewall->iptables-mod-u32

根据自己喜好选择插件，然后保存退出

插件参考链接：Applications 添加插件应用说明-L大

‍

3. 本地编译openwrt固件

下载 dl 库，在终端输入

1

make download -j8

开始编译固件，在终端输入 （-j 后面是线程数，第一次编译推荐用单线程）

1

make V=s -j1

编译完成后镜像包输出路径：lede/bin/targets

然后这里会有两个镜像文件分别是：openwrt-x86-64-generic-squashfs-rootfs.img.gz和openwrt-x86-64-generic-squashfs-combined.img.gz，

选择导出：openwrt-x86-64-generic-squashfs-combined.img.gz

如果第一次编译失败，进入虚拟机进行二次编译

1
2
3
4
5

cd lede
rm -rf ./tmp && rm -rf .config
git pull
./scripts/feeds update -a && ./scripts/feeds install -a
make menuconfig

4. 在线编译openwrt固件

使用github Actions功能编译固件

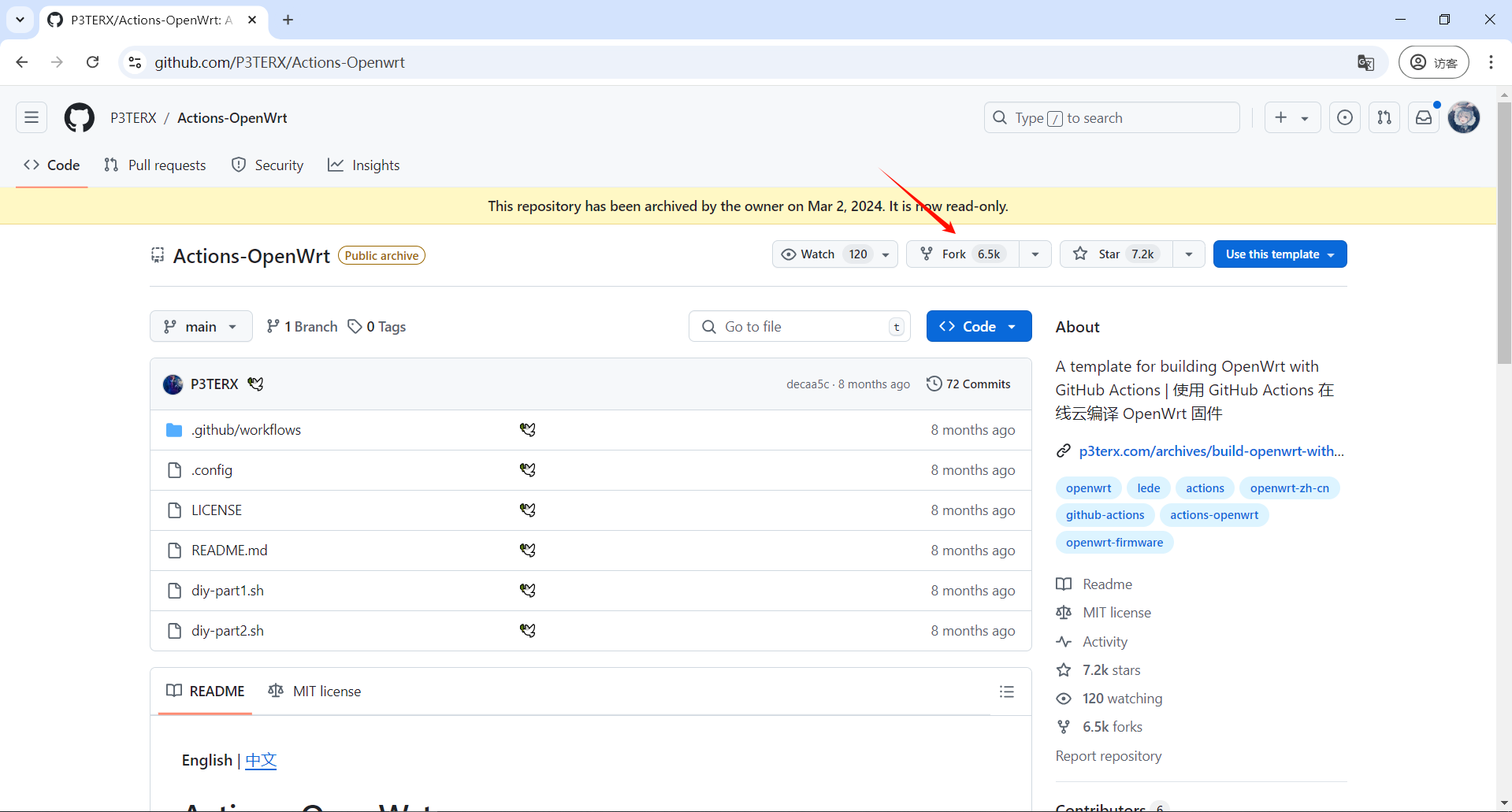

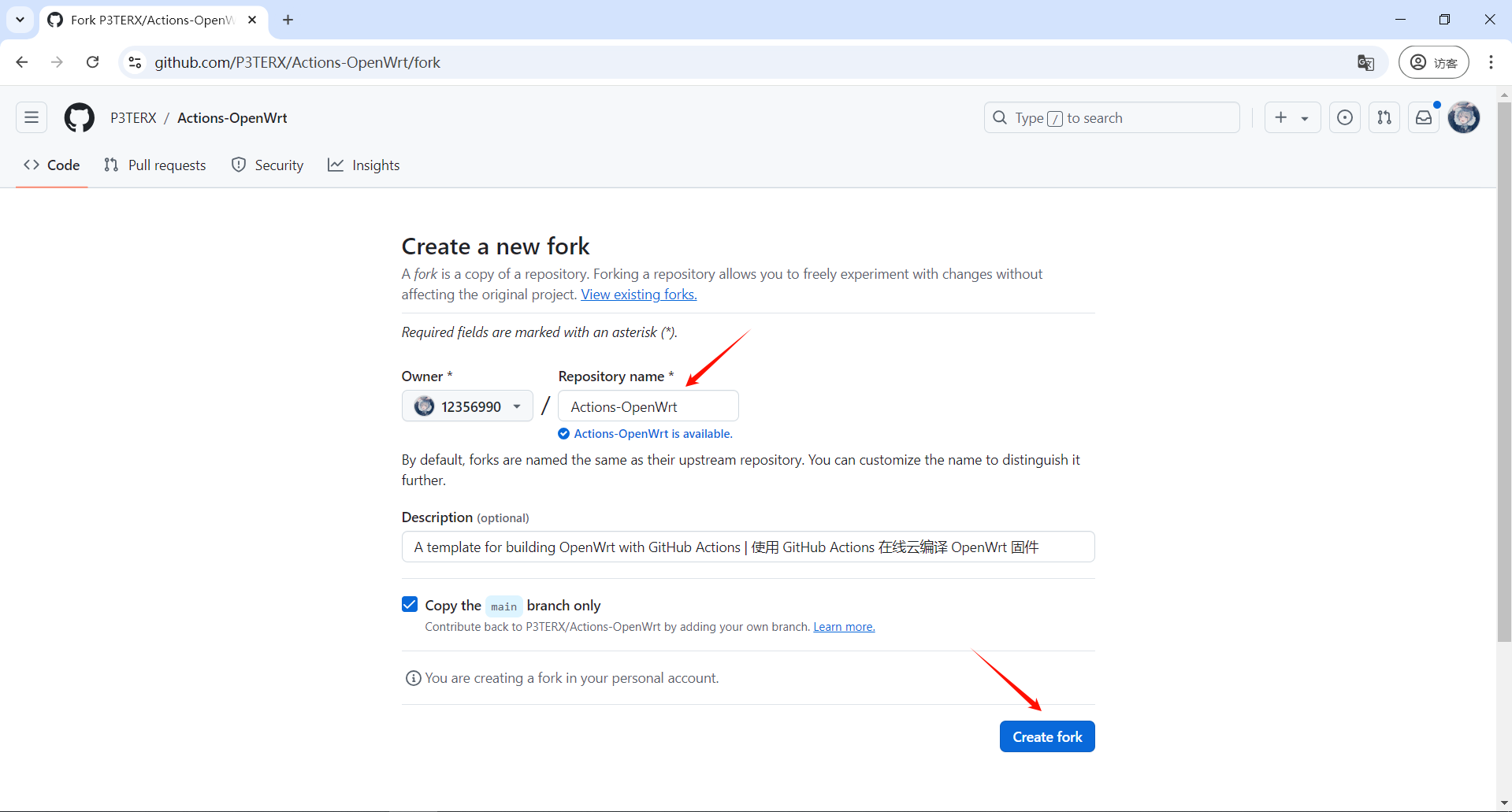

此方法需要有github账号，将P3TERX项目拉到自己账号仓库

参考视频：校园网防检测！软路由固件编译教程——利用github编译openwrt固件

PS：GitHub Actions是有限制的，安装很多插件可能会导致编译失败，不过安装文章里的插件是可以编译成功的，详情请看：GitHub Actions 官方文档-使用限制、计费和管理

​77.1​77.2​

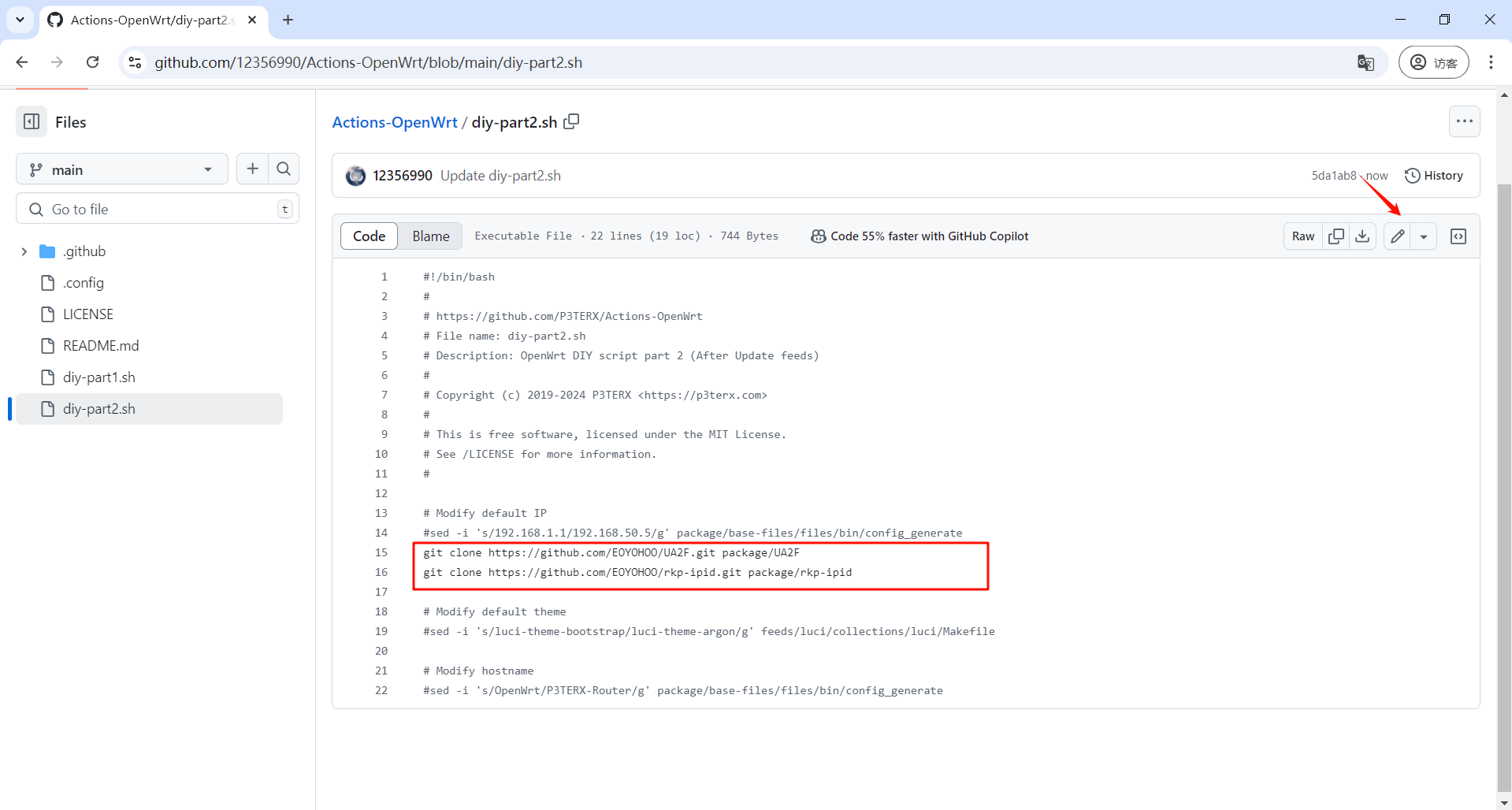

然后编辑拉取到自己仓库下diy2脚本，添加ua2f和rkp-ipid模块

​77.3​

1
2

git clone https://github.com/EOYOHOO/UA2F.git package/UA2F
git clone https://github.com/EOYOHOO/rkp-ipid.git package/rkp-ipid

在虚拟机进入lede目录，将feeds.conf.default文件和 .config文件导出虚拟机

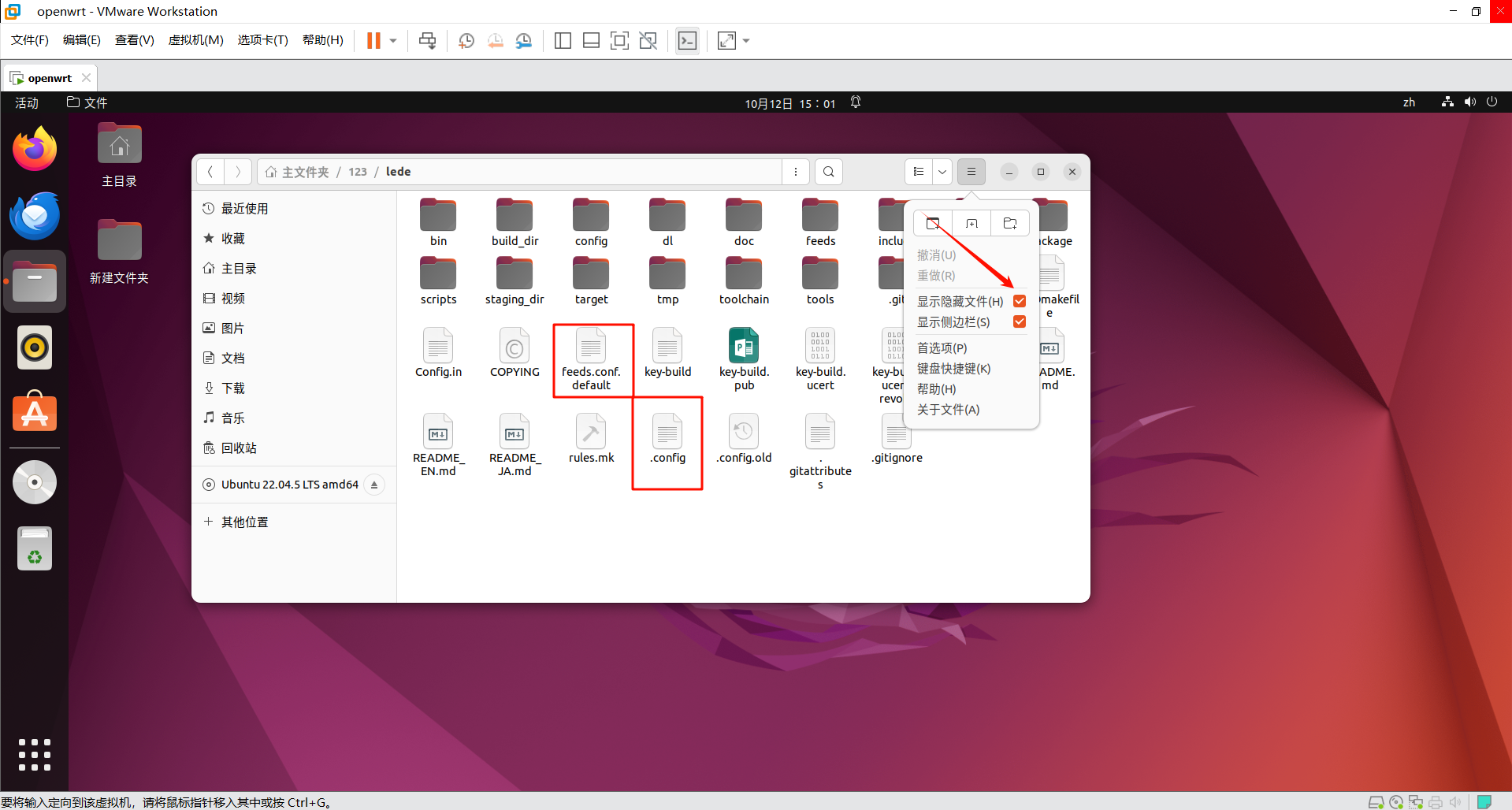

​77.4​

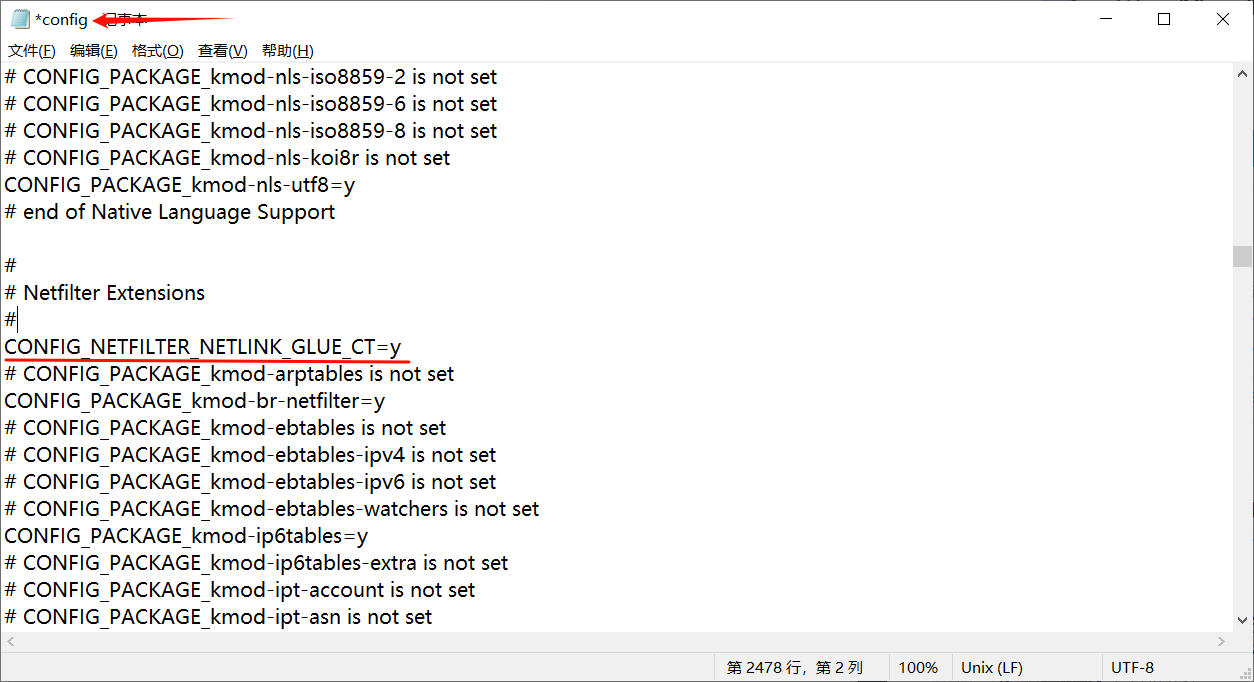

以记事本打开.config文件按Ctrl+F查找Netfilter Extensions关键词，在Netfilter Extensions下第二行后添加代码，保存

​77.5​

1

CONFIG_NETFILTER_NETLINK_GLUE_CT=y

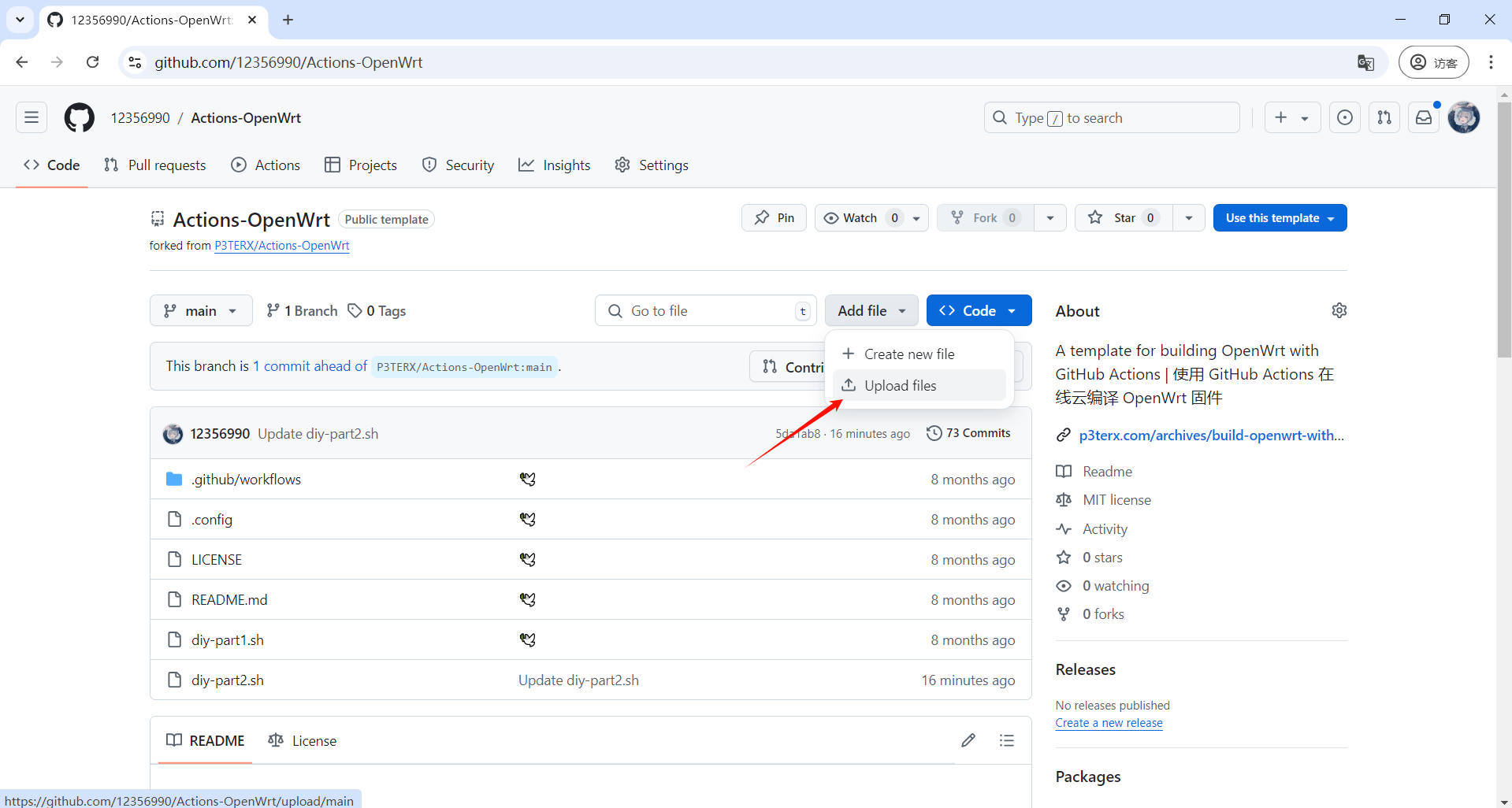

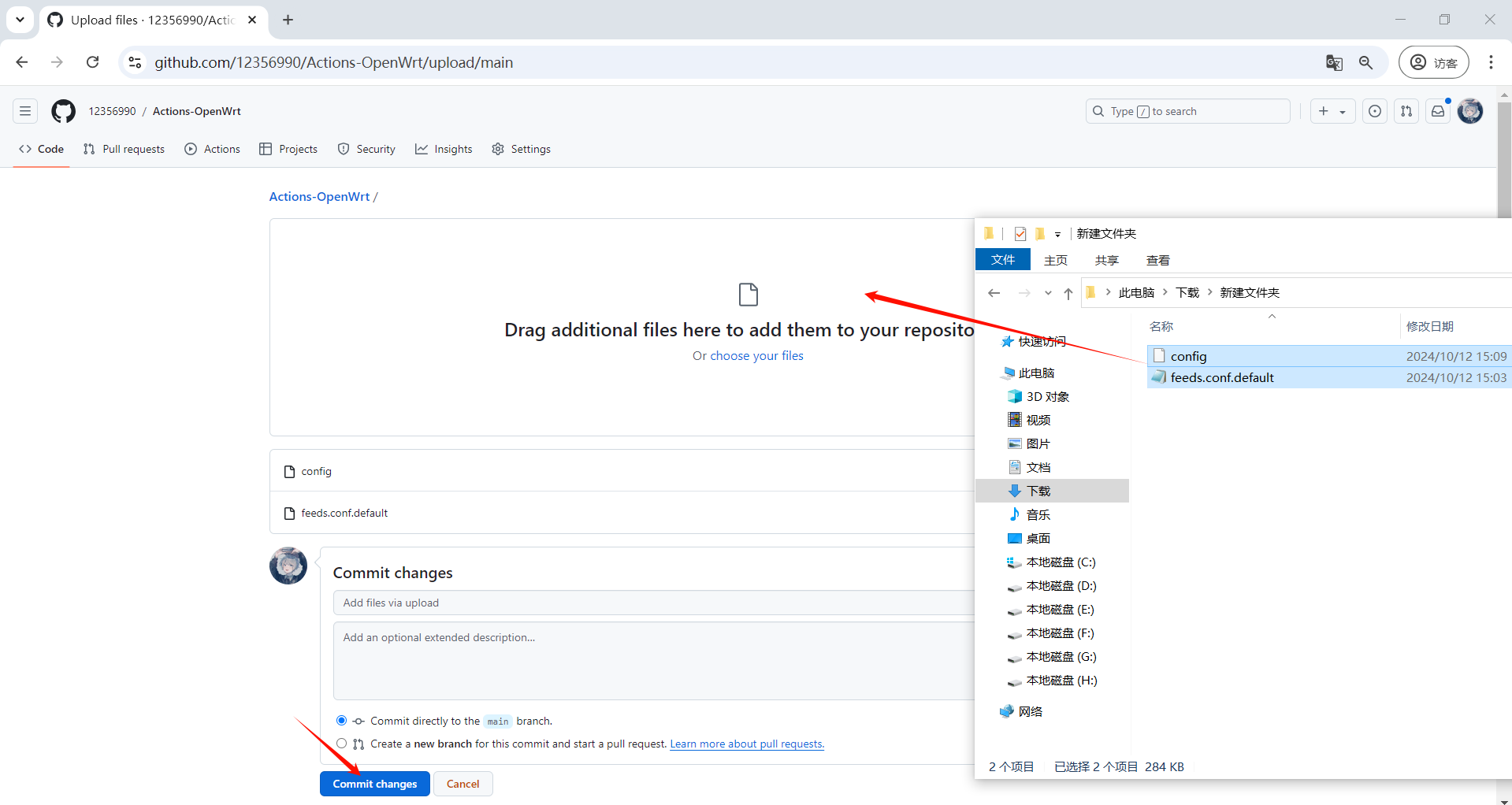

上传feeds.conf.default文件和 .config文件

​77.7​77.9​

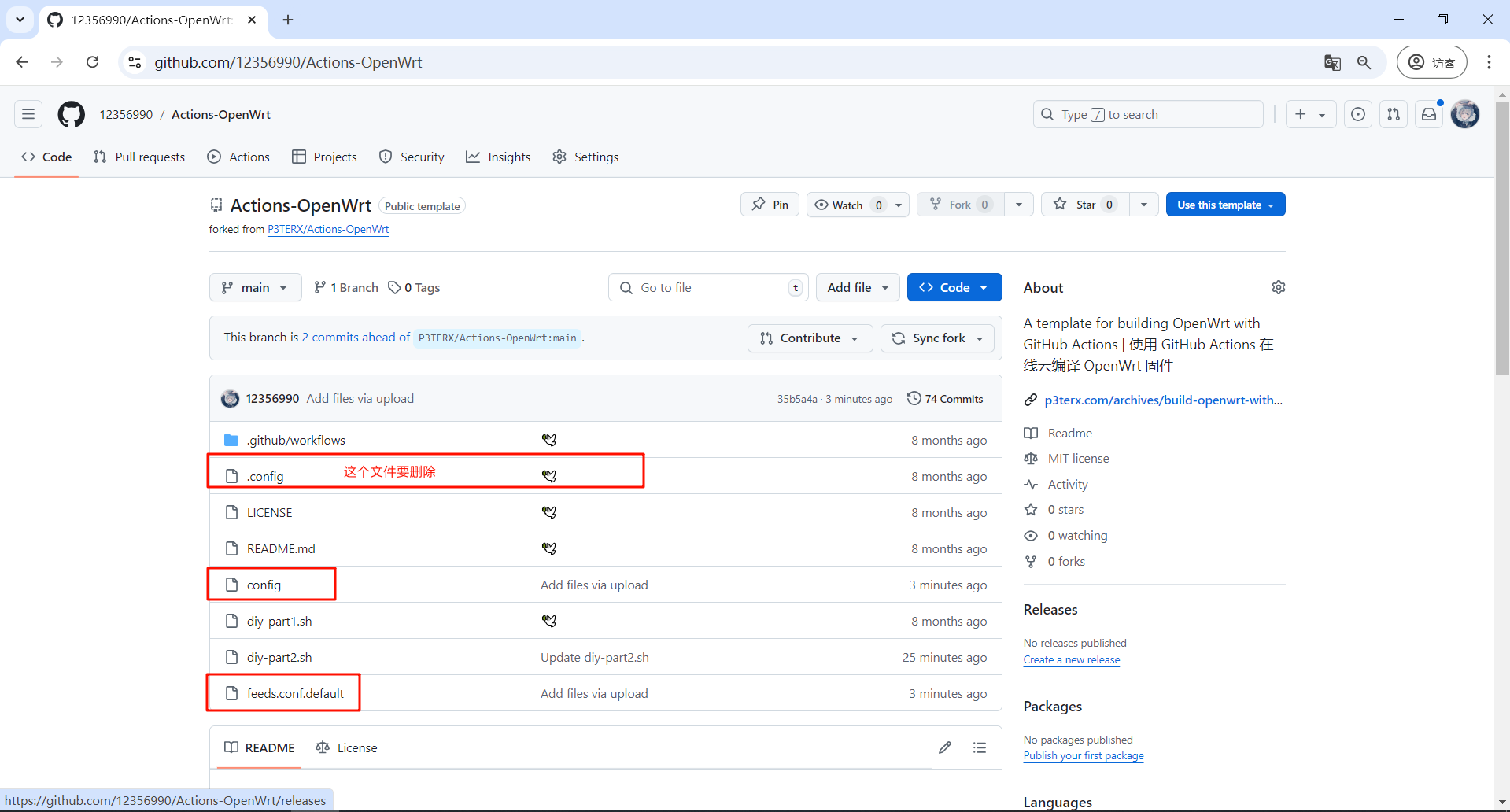

查看一下是否上传完毕

​78.1​

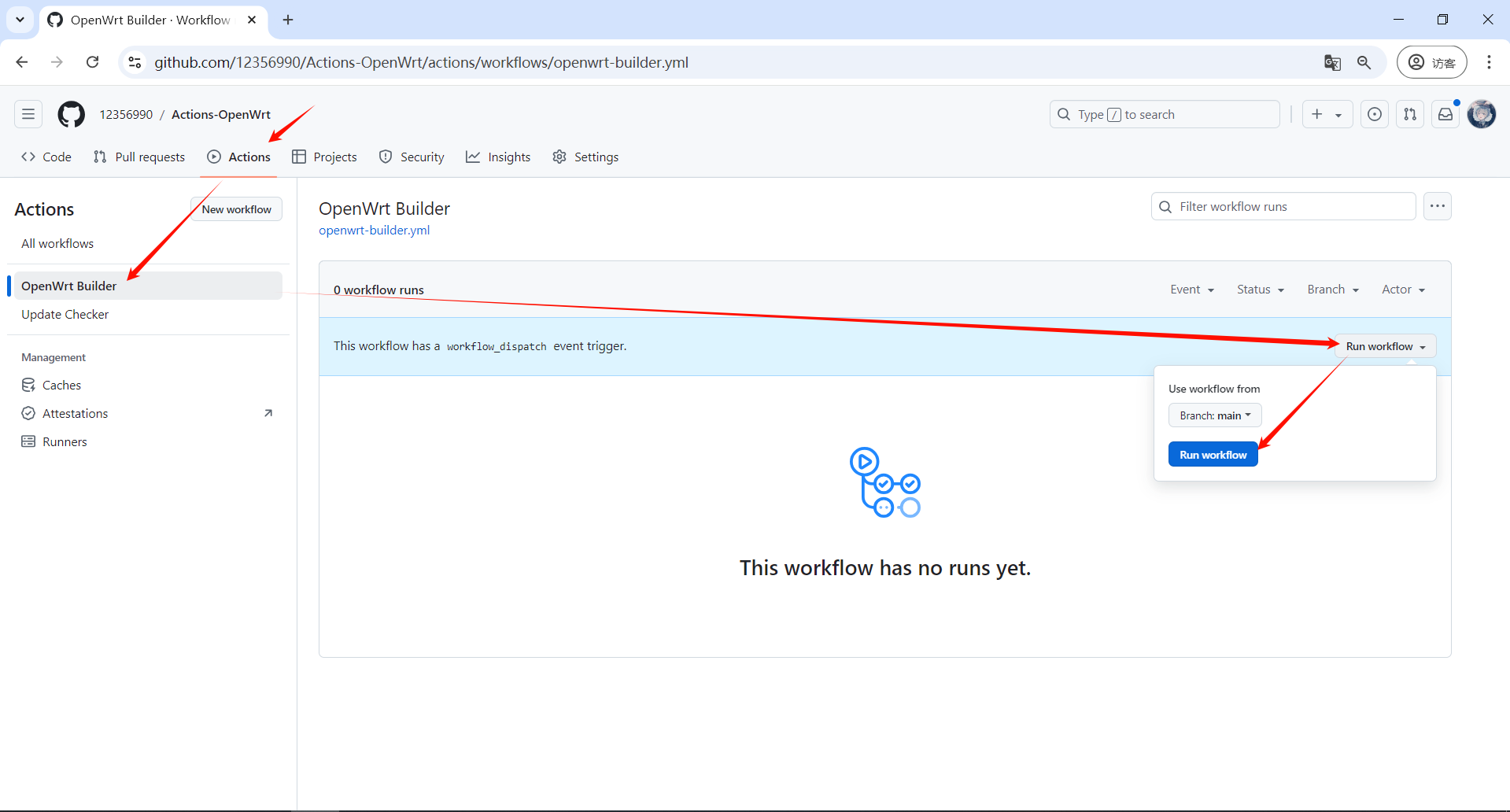

开始编译

​78.3​

当出现这个界面时，Actions已经开始编译，编译时间4-6小时（插件越多编译时间越长）

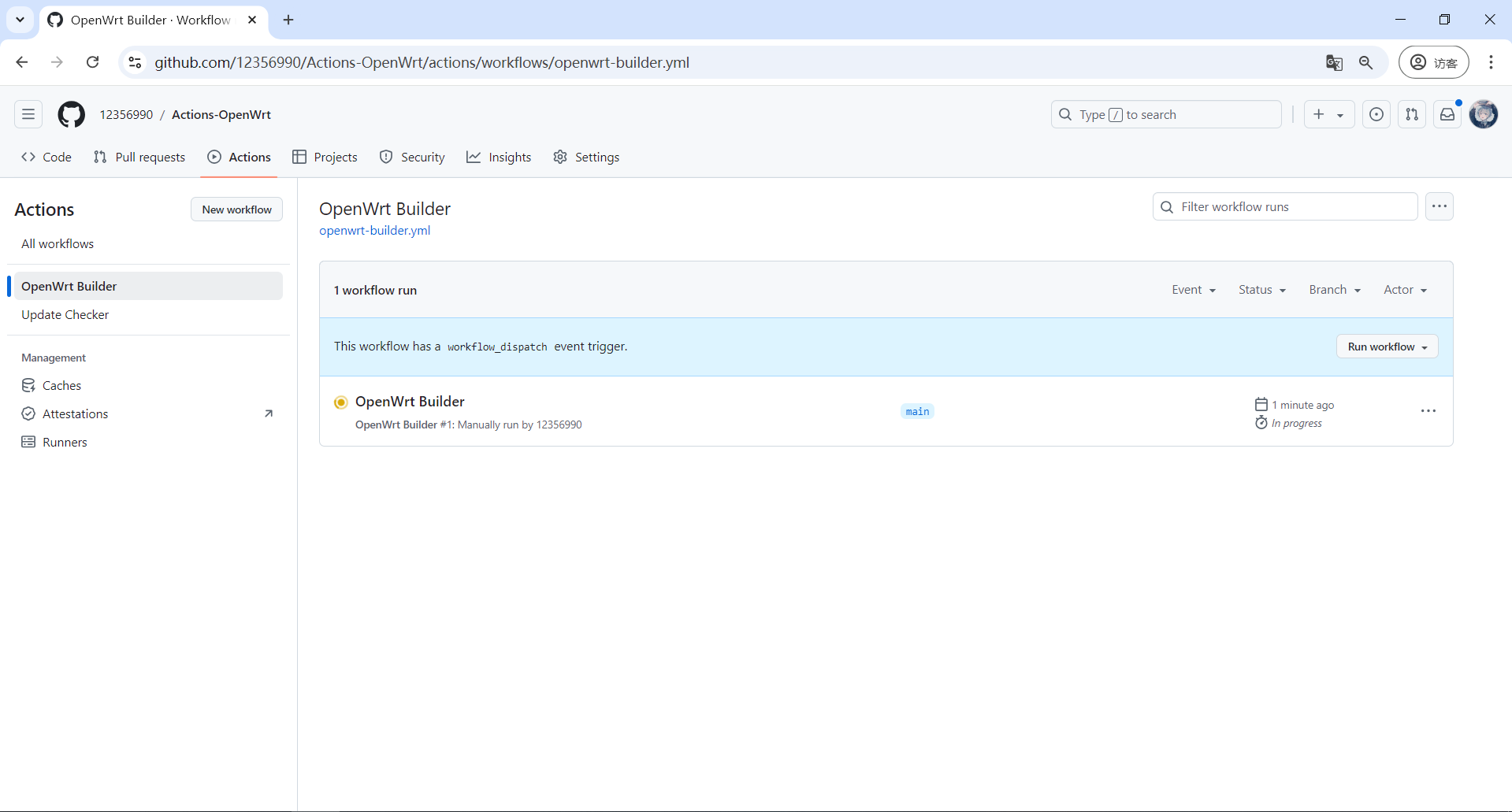

​78.4​

报错的话，到Ubuntu虚拟机上重新编译一次

‍

5. 刷入openwrt系统

5.1 镜像转换

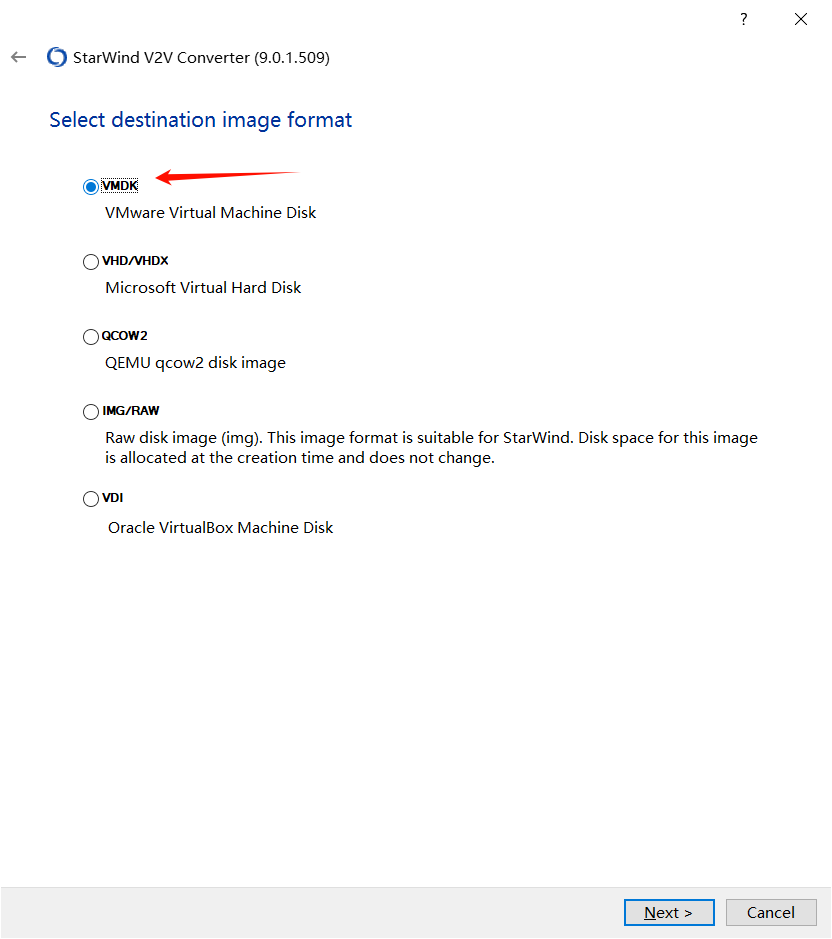

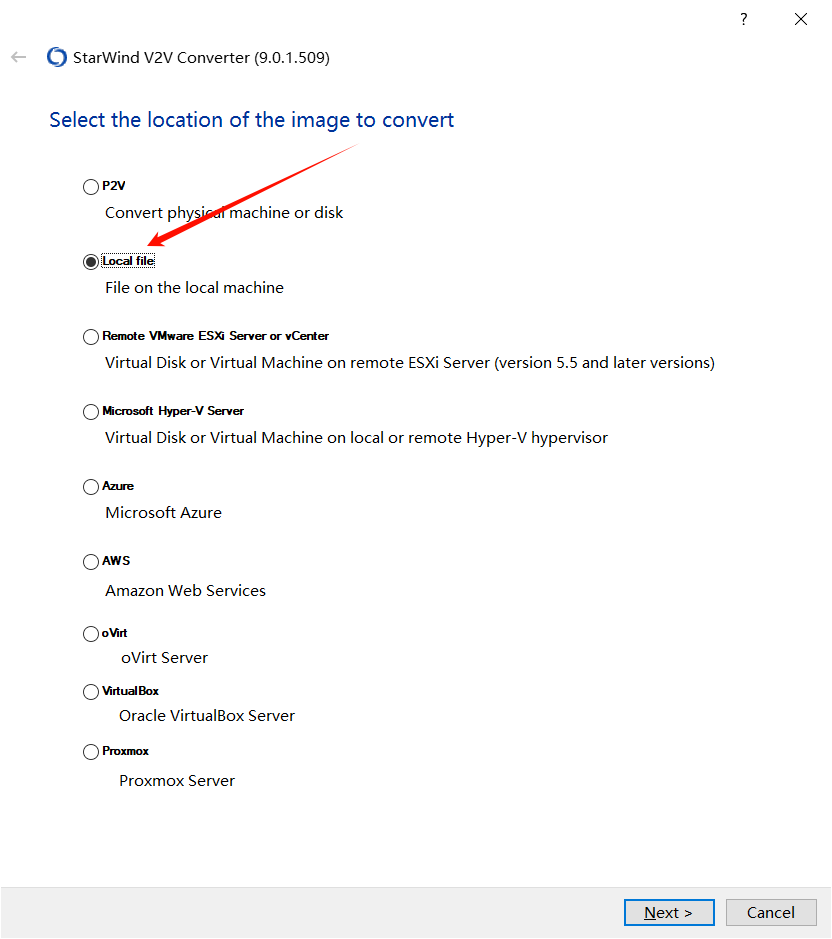

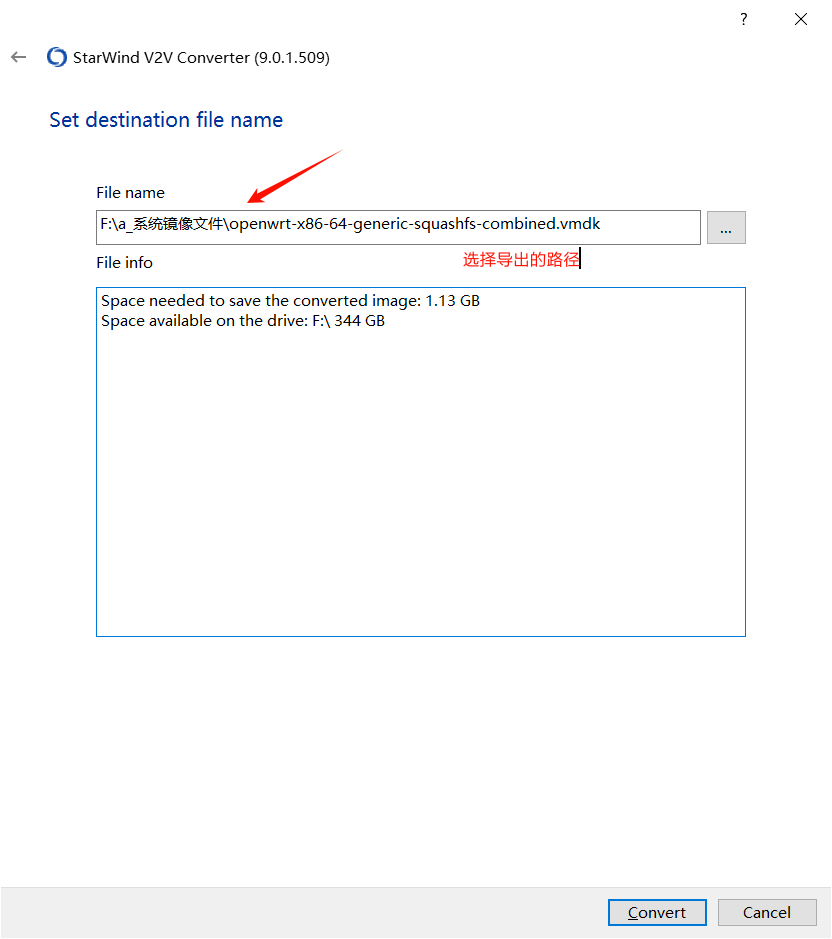

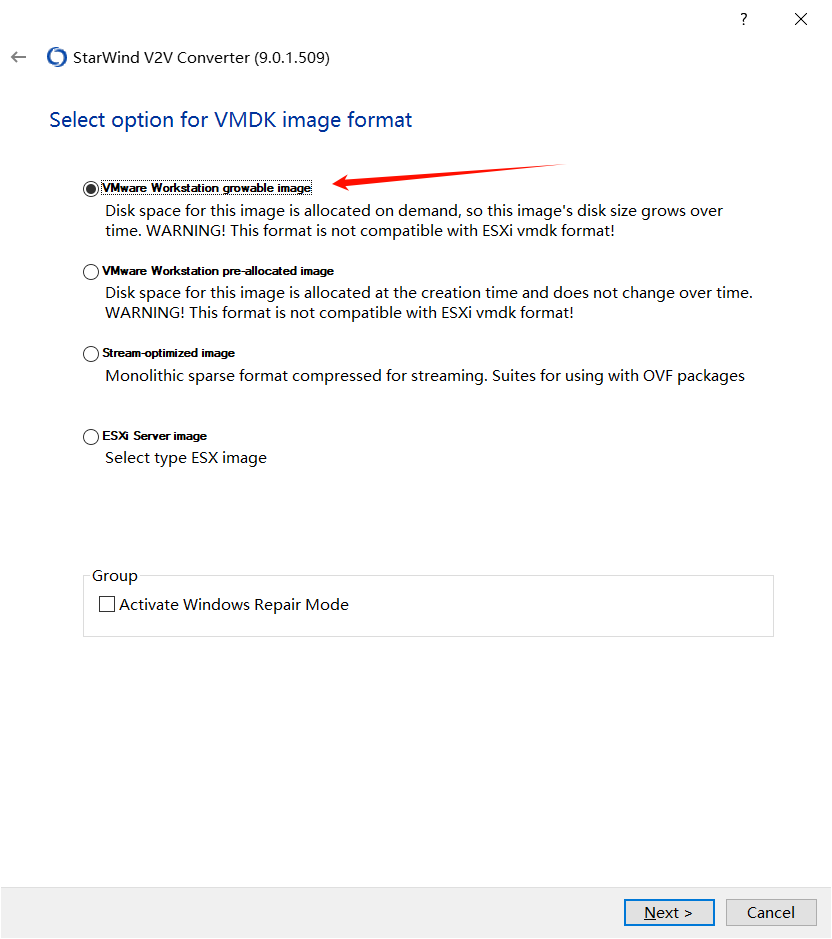

将编译好的固件包导出来，使用 StarWind V2V Converter 将img镜像文件转换为vmdk格式

StarWind V2V Converter下载地址：https://www.starwindsoftware.com/tmplink/starwindconverter.exe

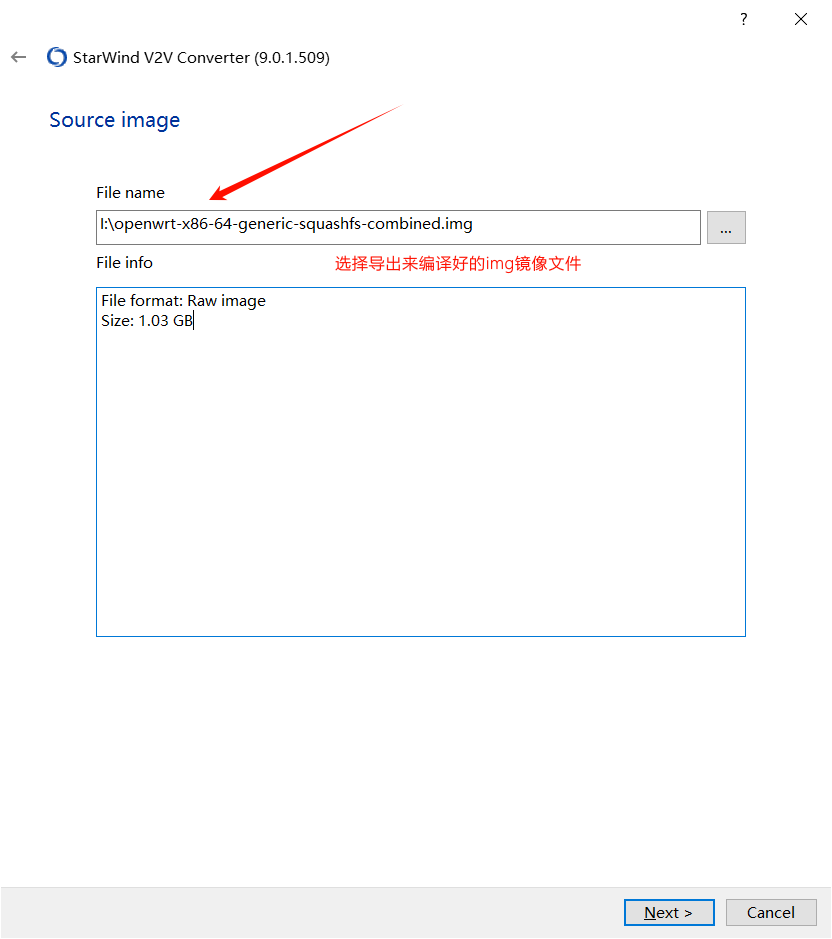

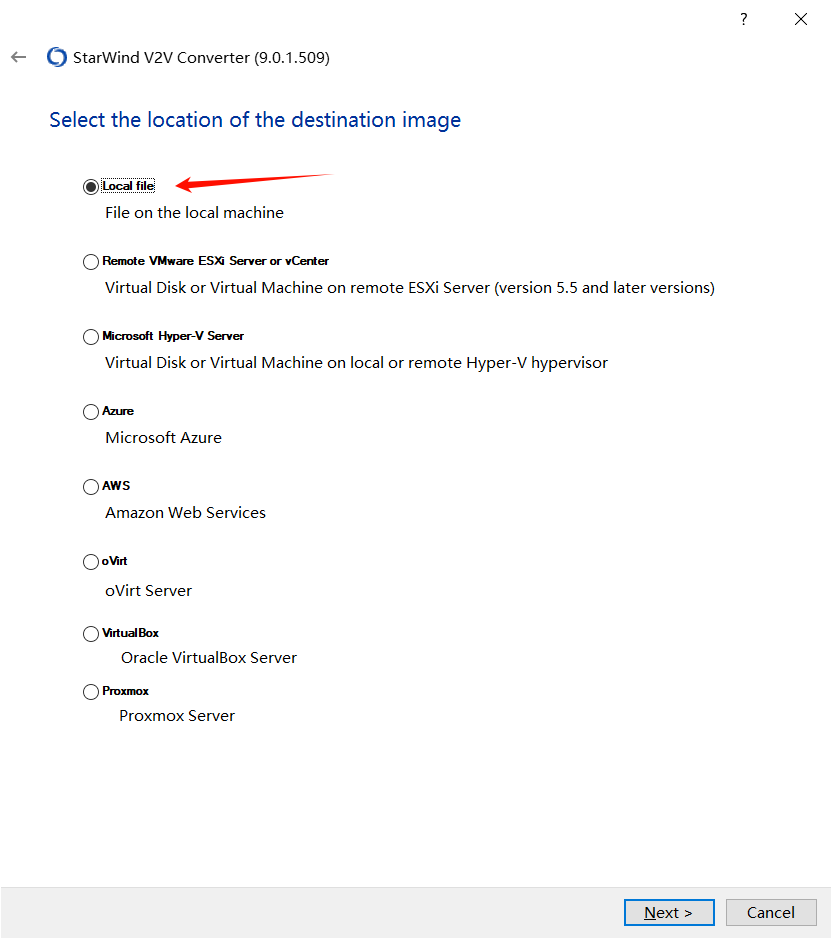

​111​3333​444​555​666​777​

5.2 创建虚拟机并导入固件

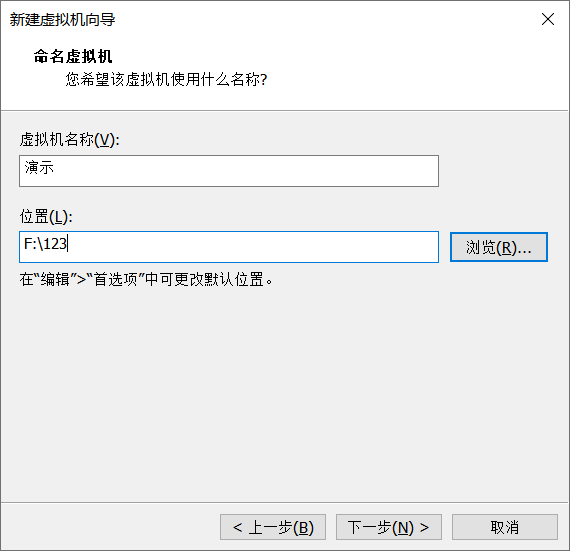

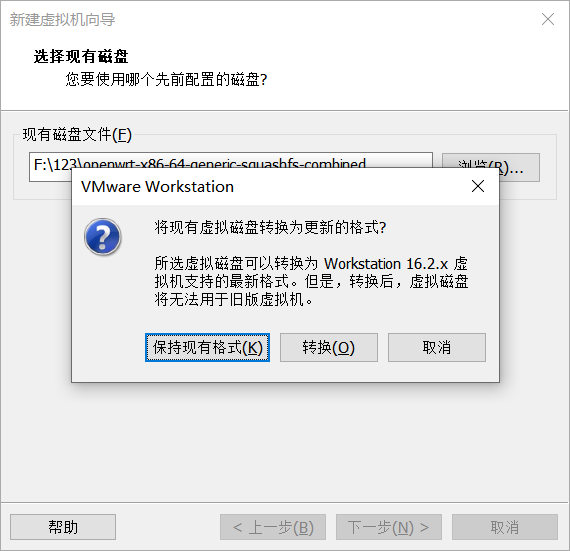

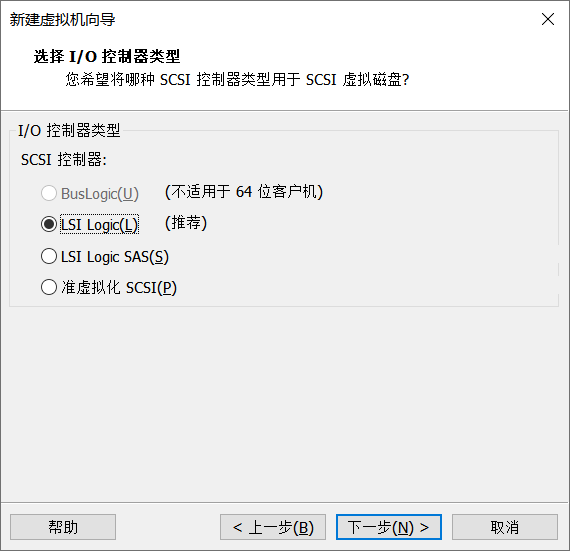

以VMware Workstation 16 Pro 16.2.4版本为例，新建虚拟机，选择自定义选项

​1​

​2​

​4​

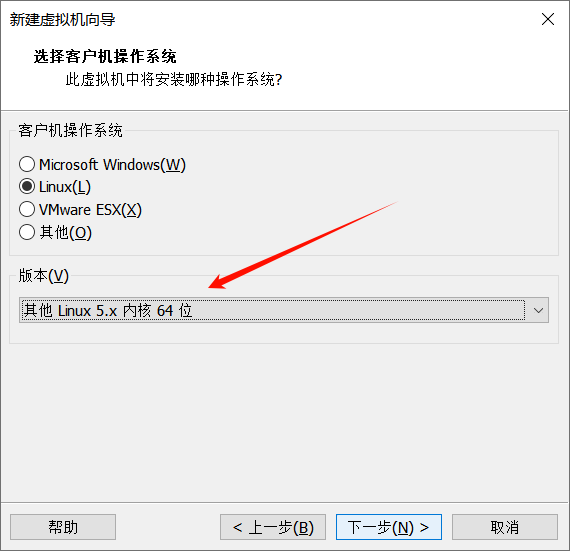

​5​

​6​

​7​

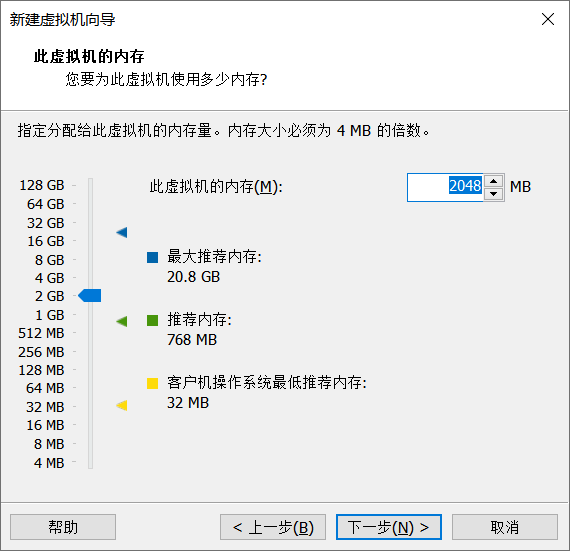

​8​

​10​

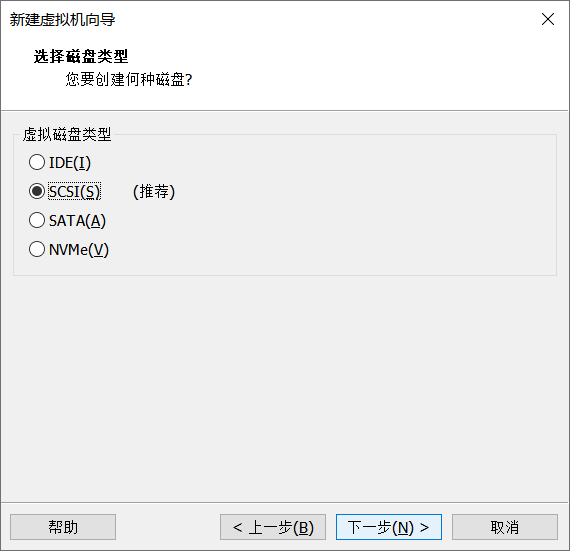

​11​

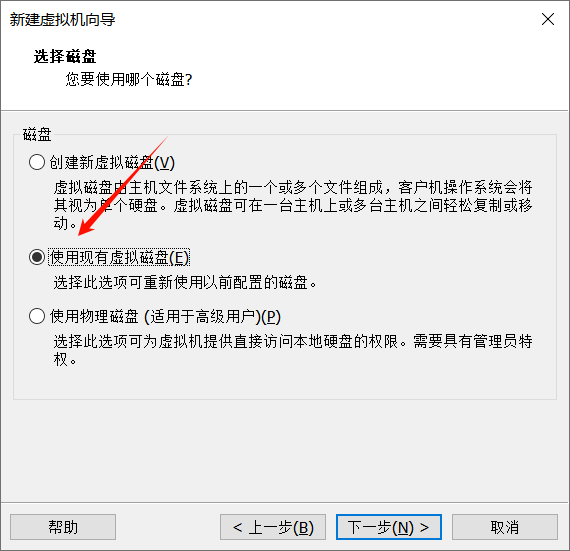

​12​

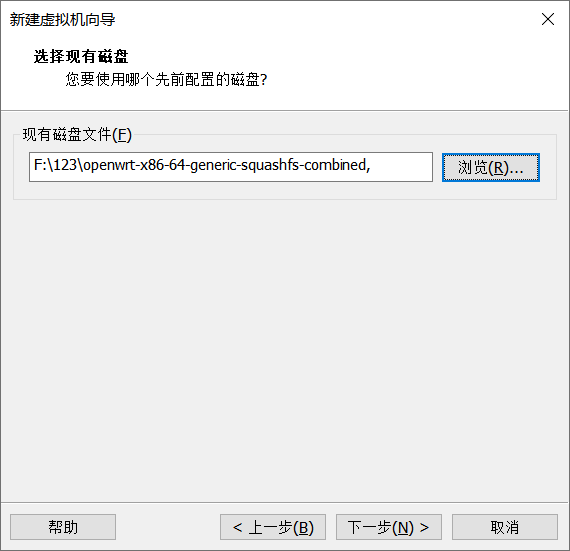

​PixPin_2024-10-07_22-55-31​

​14​

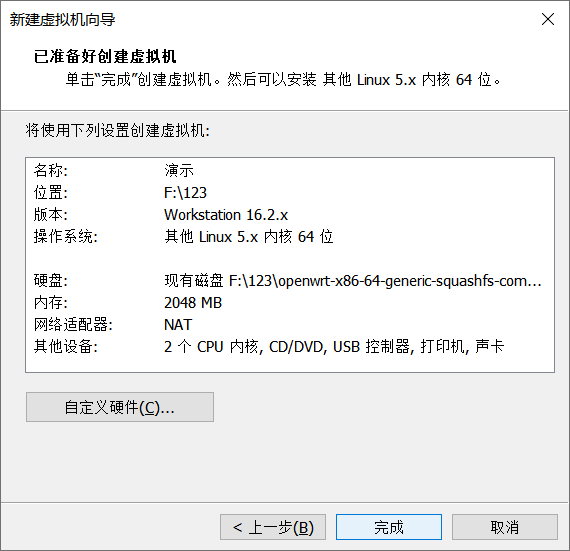

​15​

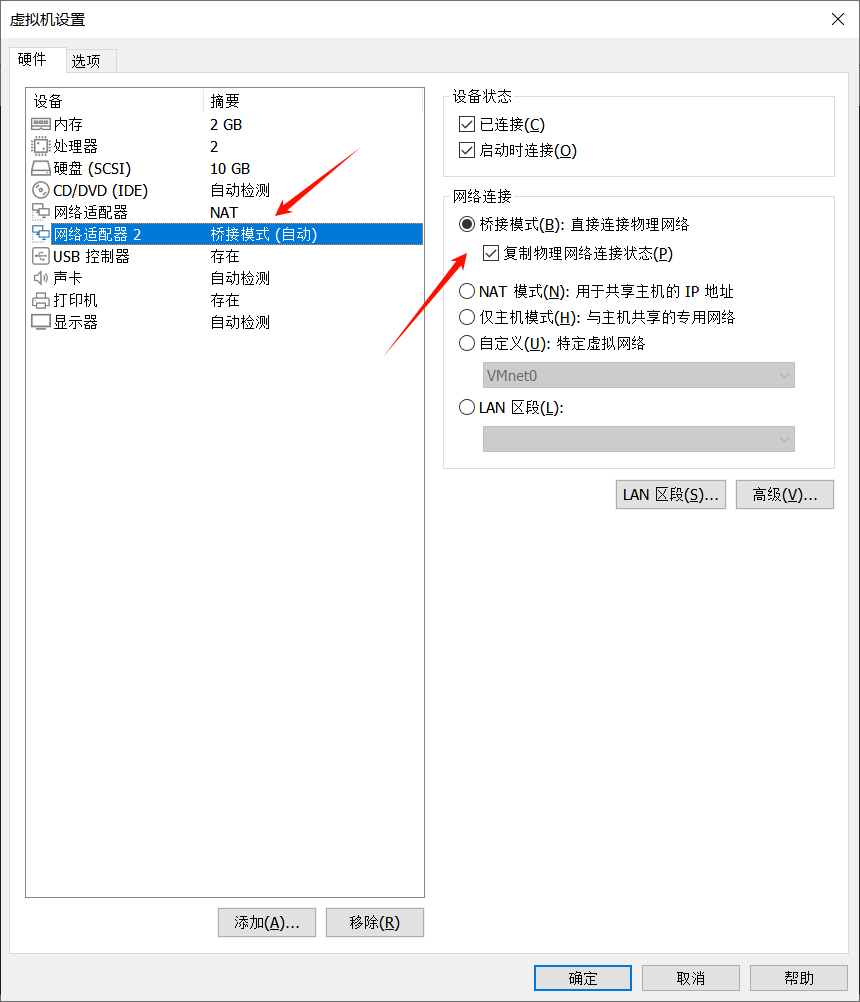

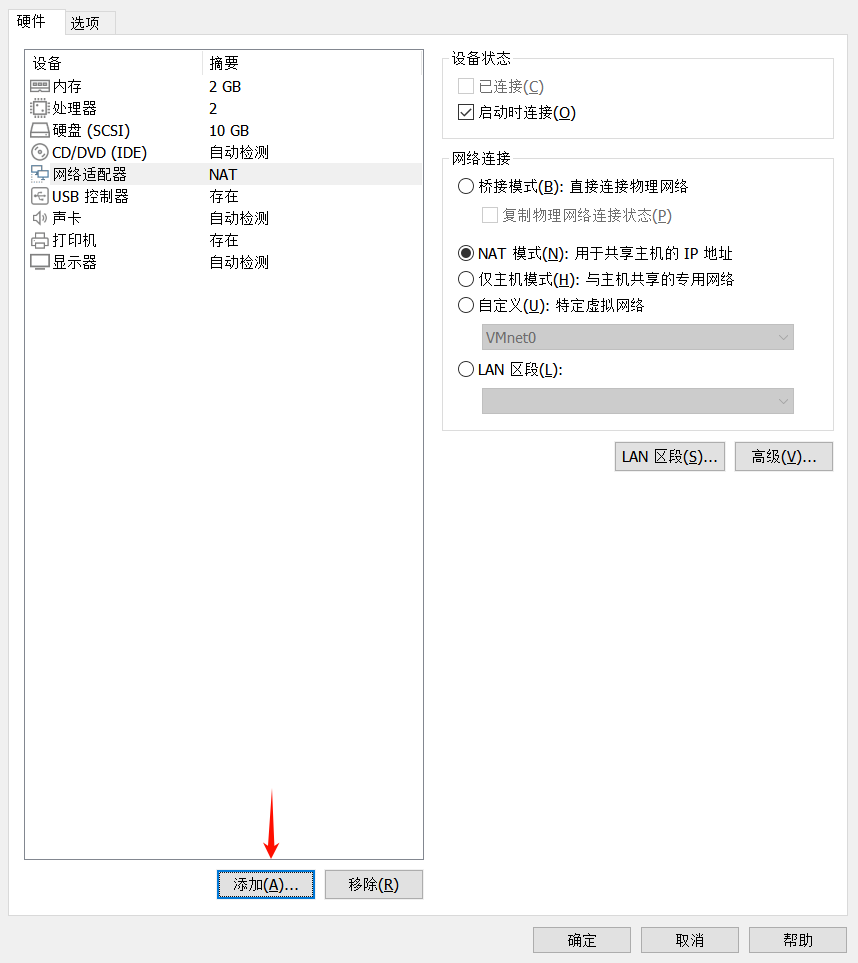

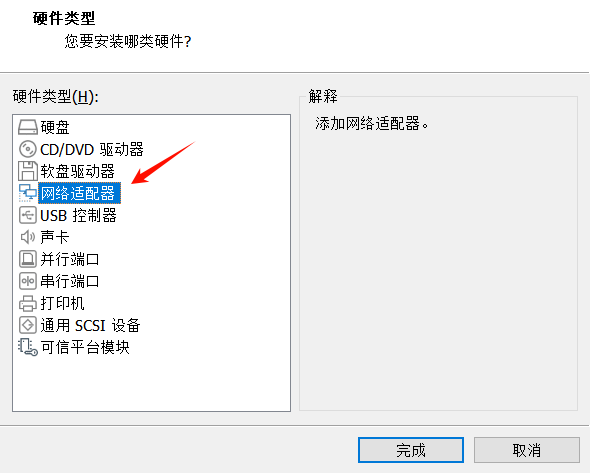

  • 此时先不要开机，在创建好的虚拟机点击编辑虚拟机设置，添加另一个网络适配器
  • 网络适配器NAT做lan(第一个不用改，Openwrt默认将第一个网口设置为lan口)，网络适配器2桥接模式(自动)做wan口

​16​17​18​

5.3 虚拟机网卡配置

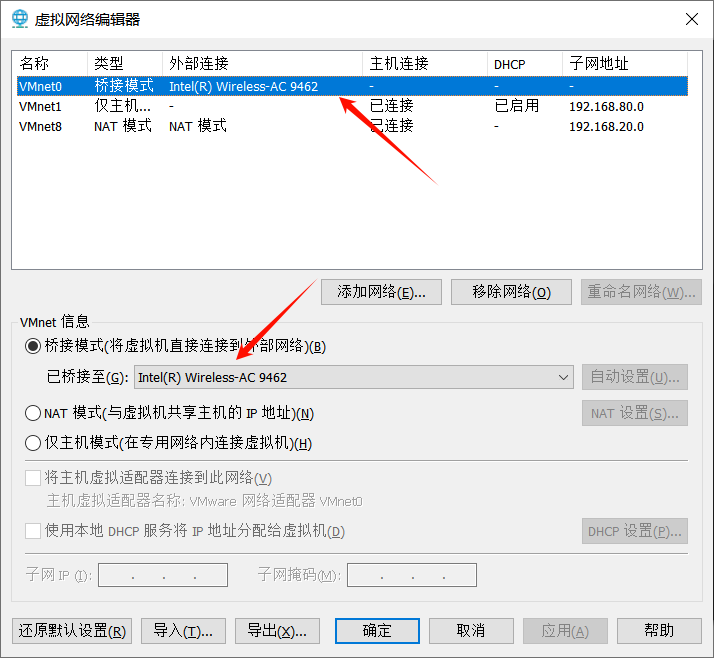

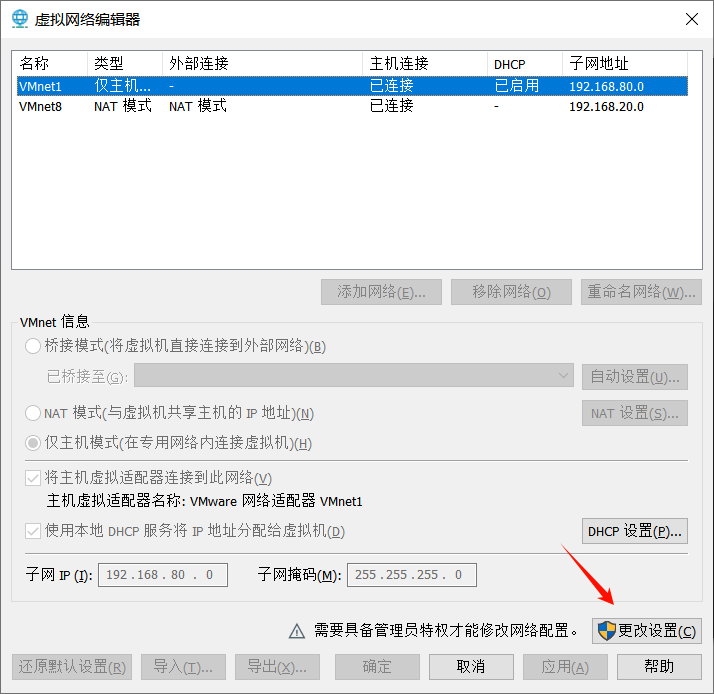

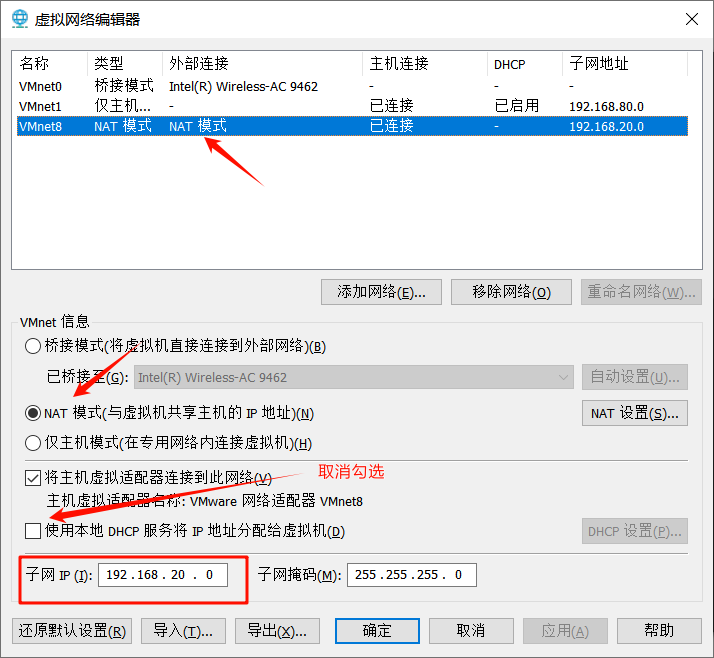

点击虚拟网络编辑器，将桥接模式的网卡修改为计算机的物理网卡（当作openwrt的wan口）然后将NAT模式的nat地址这里划分为192.168.20.0

​19​20​21​

5.4 配置上网环境

宿主机通过虚拟机中的Openwrt上网

该方案原理是OpenWrt作为主路由，VMware的虚拟机和宿主机的数据流量都是要通过OpenWrt，取消宿主机物理网卡的ipv4和ipv6，使OpenWrt虚拟机的WAN口桥接到了物理网卡上，接管了IP层的工作，此时，宿主机通过NAT模式虚拟网卡连接到OpenWrt虚拟机LAN口通过OpenWrt上网

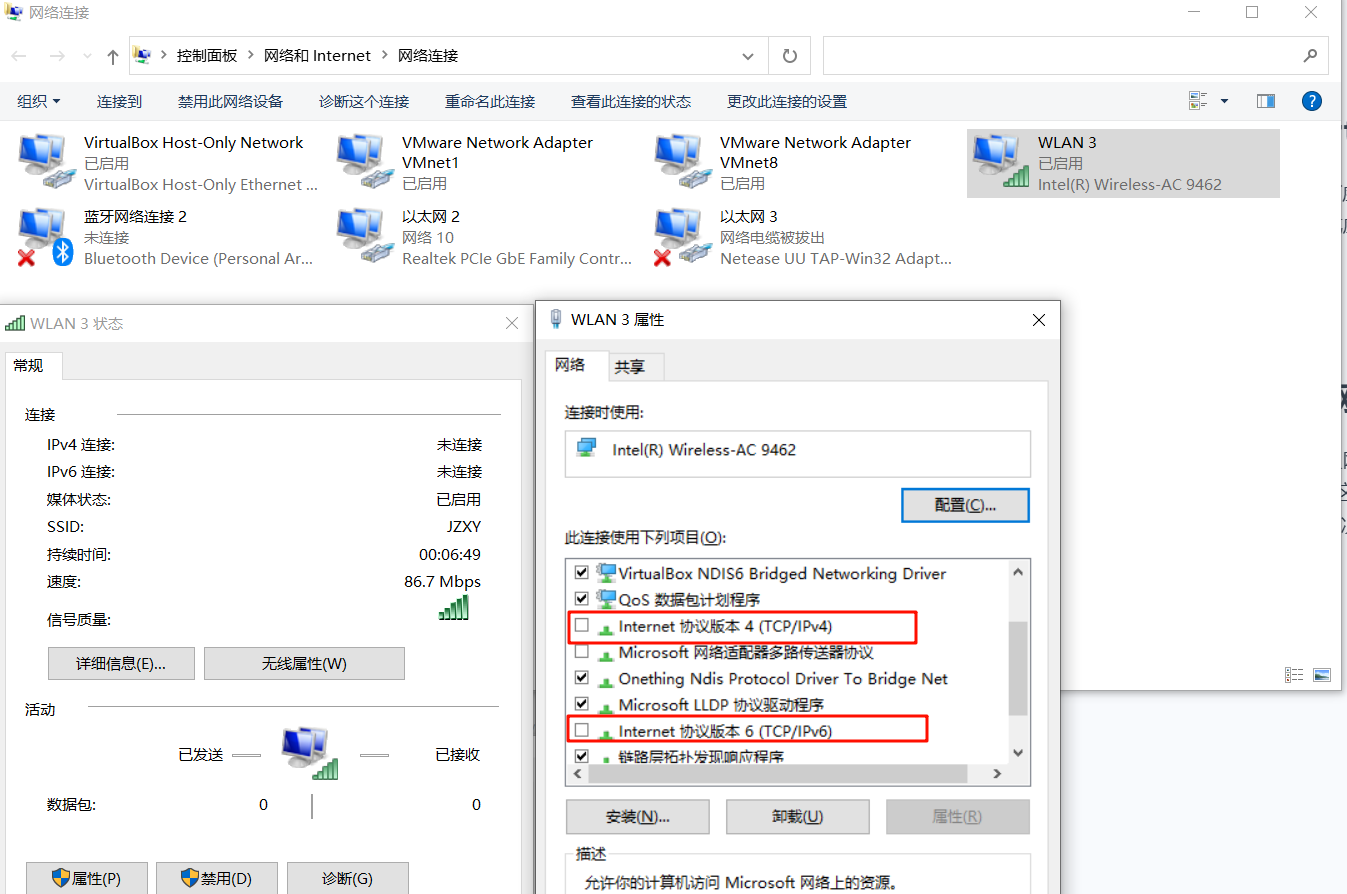

wan口（就是你要桥接的物理网卡）

​23​

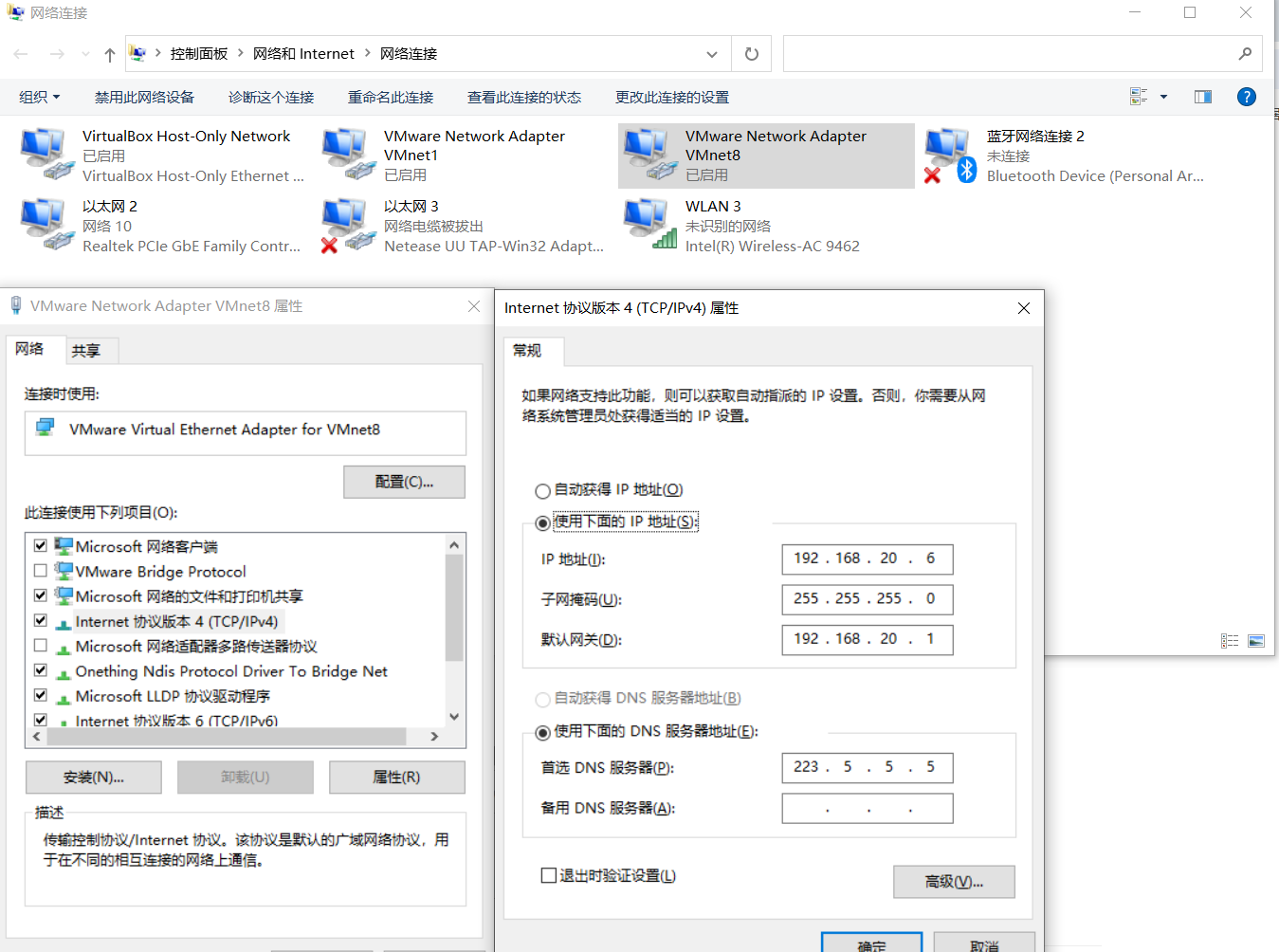

lan口（配置VMware Network Adapter VMnet8）

​23.5​

6. 配置OpenWrt

6.1 防检测配置

开机进入OpenWrt系统设置, 勾选启用NTP客户端和作为NTP服务器提供服务

在候选NTP服务器四个输入框分别填写：ntp1.aliyun.com、time1.cloud.tencent.com、stdtime.gov.hk 、pool.ntp.org

然后保存并应用

6.2 防火墙添加一下自定义规则

点击网络–防火墙–自定义规则，添加以下规则

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

iptables -t nat -A PREROUTING -p udp --dport 53 -j REDIRECT --to-ports 53
iptables -t nat -A PREROUTING -p tcp --dport 53 -j REDIRECT --to-ports 53
#通过rkp-ipid设置IPID
#若没有加入rkp-ipid模块，此部分不需要加入
iptables -t mangle -N IPID_MOD
iptables -t mangle -A FORWARD -j IPID_MOD
iptables -t mangle -A OUTPUT -j IPID_MOD
iptables -t mangle -A IPID_MOD -d 0.0.0.0/8 -j RETURN
iptables -t mangle -A IPID_MOD -d 127.0.0.0/8 -j RETURN
#由于本校局域网是A类网，所以我将这条注释掉了，具体要不要注释结合你所在的校园网
iptables -t mangle -A IPID_MOD -d 10.0.0.0/8 -j RETURN
iptables -t mangle -A IPID_MOD -d 172.16.0.0/12 -j RETURN
iptables -t mangle -A IPID_MOD -d 192.168.0.0/16 -j RETURN
iptables -t mangle -A IPID_MOD -d 255.0.0.0/8 -j RETURN
iptables -t mangle -A IPID_MOD -j MARK --set-xmark 0x10/0x10
# 防时钟偏移检测
iptables -t nat -N ntp_force_local
iptables -t nat -I PREROUTING -p udp --dport 123 -j ntp_force_local
iptables -t nat -A ntp_force_local -d 0.0.0.0/8 -j RETURN
iptables -t nat -A ntp_force_local -d 127.0.0.0/8 -j RETURN
iptables -t nat -A ntp_force_local -d 192.168.0.0/16 -j RETURN
iptables -t nat -A ntp_force_local -s 192.168.0.0/16 -j DNAT --to-destinatio
# 通过 iptables 修改 TTL 值 数字为需要的修改的 ttl 值
iptables -t mangle -A POSTROUTING -j TTL --ttl-set 64
#iptables 拒绝 AC 进行 Flash 检测
iptables -I FORWARD -p tcp --sport 80 --tcp-flags ACK ACK -m string --algo bm --string " src=\"http://1.1.1." -j DROP

6.3 UA2F配置

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

# 开机自启
uci set ua2f.enabled.enabled=1
# 自动配置防火墙(默认开启) (建议开启)
uci set ua2f.firewall.handle_fw=1
uci set ua2f.firewall.handle_tls=1
uci set ua2f.firewall.handle_mmtls=1
uci set ua2f.firewall.handle_intranet=1
# 保存配置
uci commit ua2f
# 开机自启
service ua2f enable
# 启动 ua2f
service ua2f start
# 重启一下设备
reboot

‍‍然后这里有两个骚操作可以为其他设备提供网络：

方法一：电脑上下载360免费WIFI，开启WIFI，这里有几率无法创建无线网络，可以以校园网模式运行，（注意使用此方法开热点，网速就看你学校网络质量了，我这边白天用好到爆，晚上的时候卡成狗，玩游戏都玩不了）

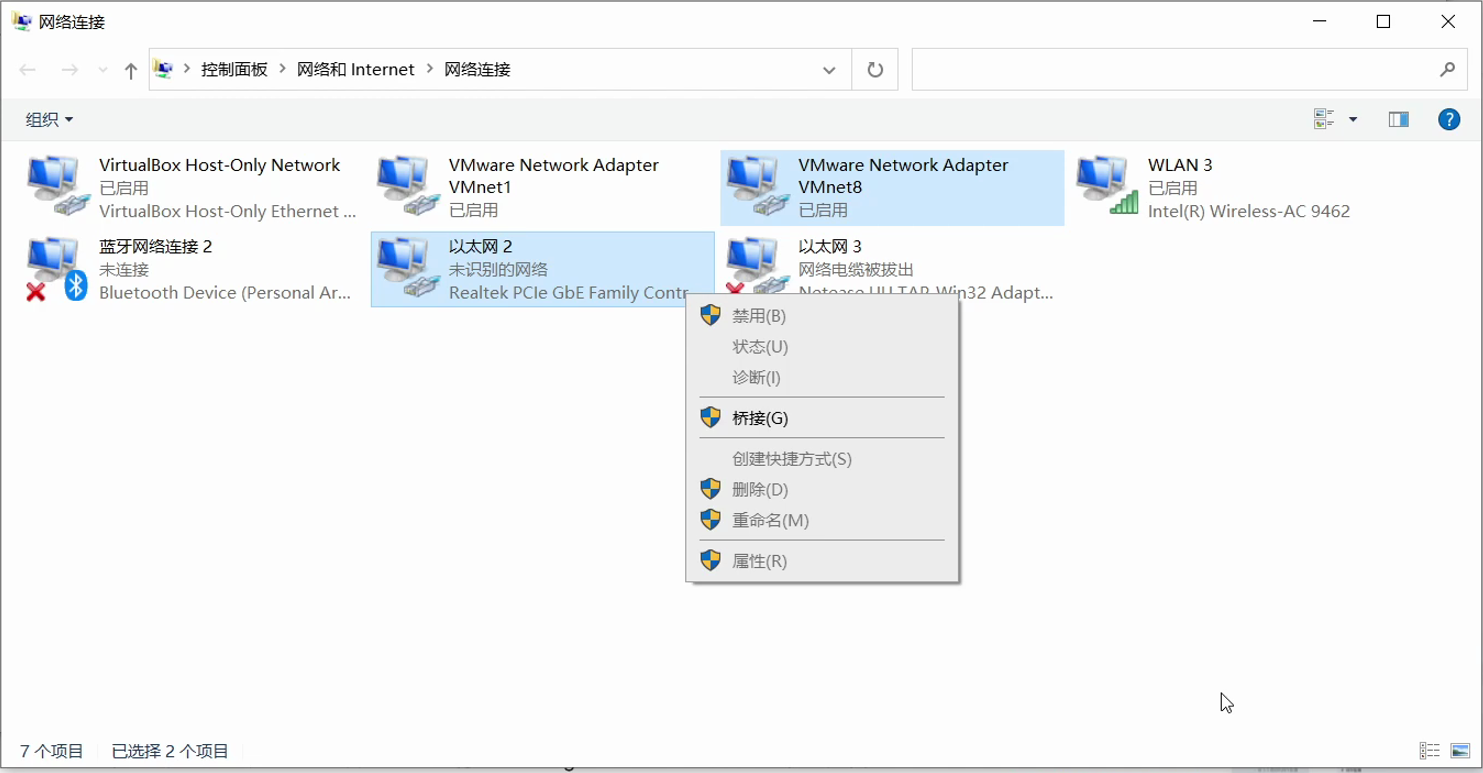

方法二：将电脑的网络桥接给路由器（此步骤要有一个路由器和网线）打开网络控制面板—网络和Internet—网络和共享中心—更改适配器设置—然后按住Ctrl键选择VMware Network Adapter VMnet8和电脑的有线物理网卡(如图)，选择桥接连接。然后进入路由器改为桥接模式，然后可以多设备上网了！！！

​89​

ua检测网站（有可能显示不正确，但能使用）

http://ua.233996.xyz/

‍

注： 如果你手上有X86硬路由或者可以刷机的路由器 (如：红米AC2100)，可以在(2.本地编译.config)打开编译菜单时将前三项修改成你的路由器相关信息，在编译完成openwrt固件后导出虚拟机，通过U盘将镜像上传到你的设备
